Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

árlépcsők - Nyomórugó D-154B

mennyiség egységár (EUR)
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Nyomórugó Vétel

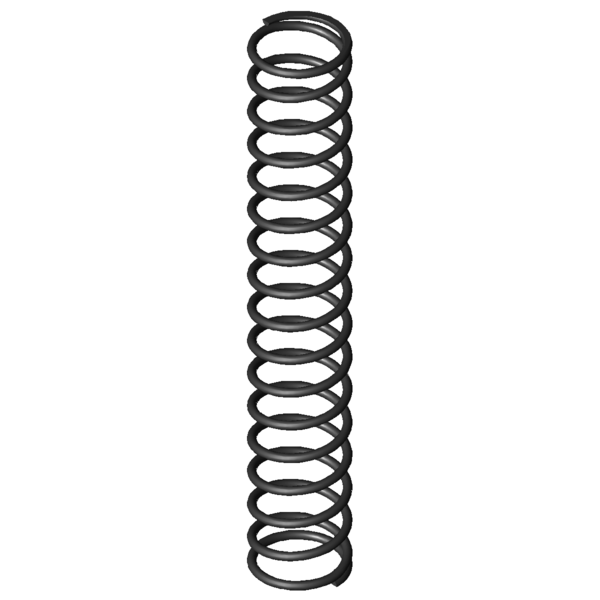

Termékkép Nyomórugó D-154B
Termékkép Nyomórugó D-154B
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-154B

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 10 mm Átlagos tekervényátmérő
De 11 mm Tekervény külső átmérője
Dd 8,5 mm Legnagyobb tüskeátmérő
Dh 11,7 mm Legkisebb hüvelyátmérő
L0 67 mm A rugó feszültségmentes állapotban felvett hossza
Lk 46,91 mm Kitörési hossz
Fn 29,987 N Legnagyobb rugóerő statikus terhelésnél
Ln 21,38 mm A rugó legkisebb hossza statikus terhelésnél
sn 45,63 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 28,709 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 23,32 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 26,05 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 4,258 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 15,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 0,657 N/mm Rugóarány
Gew 3,4132 g A termék tömege
Fntol 1,9 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 1,89 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,3 mm (+/-) tekervényátmérő tűréshatára
L0tol 2,21 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG D - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

erő-út-számítás Nyomórugó D-154B

Érdeklődési képlet Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

Érdeklődési képlet Nyomórugó D-154B

Hasonló nyomórugók a Nyomórugó D-154B Tavaszi acél Ø 1 x 10 x 67 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-154B EN 10270-1 1 11 67 29,987 21,38 45,63 15,5 0,657 100,0 | 100,0 | 100,0 | 100,0
VD-154B 1.4310 1 11 67 25,756 21,38 45,63 15,5 0,565 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-063H-14 11,5 74,3 0,026 EN 10270-1 1,459 17,89 56,41 41,8 | 78,6 | 42,9 | 3,9
D-090W-03 11,6 62 0,143 EN 10270-1 7,496 9,59 52,41 53,7 | 83,5 | 56,0 | 21,8
D-090Z 10,5 72,4 0,176 EN 10270-1 10,955 10,05 62,35 55,1 | 83,7 | 54,9 | 26,7
D-121A 10,8 66 0,226 EN 10270-1 10,071 21,35 44,65 64,1 | 92,2 | 65,7 | 34,3
D-121 10,8 66 0,334 EN 10270-1 17,044 14,94 51,06 72,0 | 92,2 | 73,1 | 50,8
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 78,4 | 88,1 | 81,9 | 65,2
D-154A 11 56 0,551 EN 10270-1 17,002 25,13 30,88 80,2 | 94,5 | 62,2 | 83,8
D-154B 11 67 0,657 EN 10270-1 29,987 21,38 45,63 100,0 | 100,0 | 100,0 | 100,0
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 87,6 | 91,1 | 87,3 | 84,4
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 88,4 | 94,5 | 90,0 | 80,6
D-194A 11,25 64 1,344 EN 10270-1 45,499 30,16 33,84 70,0 | 91,1 | 70,0 | 48,9
D-195A-12 11 70 1,731 EN 10270-1 76,903 25,58 44,42 66,0 | 91,9 | 68,2 | 38,0
D-180Q-04 11 68,7 1,796 EN 10270-1 75,414 26,7 42 65,4 | 93,6 | 65,9 | 36,6
D-194 11,25 64 1,99 EN 10270-1 82,773 22,4 41,6 62,6 | 91,1 | 63,7 | 33,0
D-207AE 11 69 2,391 EN 10270-1 85,8 33,12 35,88 57,9 | 89,5 | 56,8 | 27,5
D-222E 12,7 67 3,15 EN 10270-1 109,382 32,27 34,73 51,9 | 83,0 | 51,8 | 20,9
D-227A-08 11,5 76 3,277 EN 10270-1 111,111 42,09 33,91 50,9 | 82,1 | 50,7 | 20,1
D-207KO 10 67,7 4,097 EN 10270-1 120,415 38,31 29,39 48,7 | 85,5 | 44,7 | 16,0
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 47,2 | 82,9 | 42,8 | 15,8
D-227A-07 11,5 64 4,17 EN 10270-1 126,123 33,76 30,24 48,4 | 84,6 | 45,0 | 15,8
D-207KN 10 61,5 4,539 EN 10270-1 120,924 34,86 26,64 46,4 | 83,1 | 41,6 | 14,5
D-227F 11 58,1 5,186 EN 10270-1 136,579 31,76 26,34 45,2 | 83,1 | 39,8 | 12,7
D-232A 9,6 65,5 5,796 EN 10270-1 123,735 44,15 21,35 43,1 | 82,5 | 35,5 | 11,3
Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-154B

Származási ország: DE, German; Nyomórugó D-154B
