Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

árlépcsők - Nyomórugó D-155A-10

mennyiség	egységár (EUR)
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-155A-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-155A-10

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	10	mm	Átlagos tekervényátmérő
De	11	mm	Tekervény külső átmérője
Dd	8,5	mm	Legnagyobb tüskeátmérő
Dh	11,7	mm	Legkisebb hüvelyátmérő
L0	114	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	103,78	mm	Kitörési hossz
Fn	42,924	N	Legnagyobb rugóerő statikus terhelésnél
Ln	27,63	mm	A rugó legkisebb hossza statikus terhelésnél
sn	86,38	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	37,818	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,9	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	27,99	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	5,512	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	20,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,497	N/mm	Rugóarány
Gew	4,3884	g	A termék tömege
Fntol	2,06	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	2,04	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,85	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	F	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

erő-út-számítás Nyomórugó D-155A-10

Érdeklődési képlet Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

Érdeklődési képlet Nyomórugó D-155A-10

Hasonló nyomórugók a Nyomórugó D-155A-10 Tavaszi acél Ø 1 x 10 x 114 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-155A-10	EN 10270-1	1	11	114	42,924	27,63	86,38	20,5	0,497	100,0 \| 100,0 \| 100,0 \| 100,0
VD-155A-10	1.4310	1	11	114	36,867	27,63	86,38	20,5	0,427	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-063M	8,5	97,6	0,08	EN 10270-1	6,828	12,5	85,1	48,1 \| 71,0 \| 57,2 \| 16,1
D-090W-04	11,6	98	0,097	EN 10270-1	8,217	13,5	84,5	53,1 \| 81,3 \| 58,5 \| 19,6
D-090H	9	99,2	0,1	EN 10270-1	8,543	13,5	85,7	51,4 \| 74,6 \| 59,6 \| 20,1
D-090AA	10,5	117	0,108	EN 10270-1	10,919	15,6	101,4	54,1 \| 85,3 \| 55,3 \| 21,7
D-115H	12	136	0,109	EN 10270-1	12,952	17,58	118,42	51,8 \| 81,8 \| 51,6 \| 22,0
D-115G	12	84,6	0,178	EN 10270-1	13,077	11,31	73,29	57,4 \| 78,6 \| 57,7 \| 35,9
D-122A	10,8	96,5	0,185	EN 10270-1	13,145	25,62	70,88	60,4 \| 87,6 \| 56,3 \| 37,3
D-117Q	12	84	0,22	EN 10270-1	14,816	16,66	67,34	60,8 \| 81,8 \| 56,2 \| 44,3
D-122	10,8	96,5	0,226	EN 10270-1	16,951	21,35	75,15	65,4 \| 87,6 \| 63,2 \| 45,4
D-150A	13,5	115	0,232	EN 10270-1	19,236	32,02	82,98	70,2 \| 93,5 \| 70,4 \| 46,7
D-150	13,5	115	0,282	EN 10270-1	24,9	26,69	88,31	76,1 \| 93,5 \| 77,9 \| 56,7
D-122A-14	10	92,5	0,29	EN 10270-1	20,764	20,82	71,68	69,3 \| 84,0 \| 65,7 \| 58,3
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	79,5 \| 90,5 \| 56,8 \| 91,1
D-155A-10	11	114	0,497	EN 10270-1	42,924	27,63	86,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	91,4 \| 83,9 \| 94,3 \| 96,1
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	92,2 \| 85,3 \| 95,6 \| 95,8
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	83,2 \| 90,5 \| 68,8 \| 90,2
D-179N	12	88,8	0,743	EN 10270-1	48,547	23,47	65,33	78,6 \| 86,8 \| 82,0 \| 66,9
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	73,5 \| 83,1 \| 77,4 \| 59,9
D-166O	8	107	0,861	EN 10270-1	55,541	42,49	64,51	74,2 \| 88,9 \| 76,0 \| 57,7
D-195A	11,25	93,5	1,105	EN 10270-1	63,409	36,14	57,36	66,2 \| 86,6 \| 67,0 \| 45,0
D-180Q-05	11	101	1,213	EN 10270-1	75,463	38,8	62,2	65,3 \| 90,6 \| 64,4 \| 41,0
D-195	11,25	93,5	1,344	EN 10270-1	82,816	31,9	61,6	61,7 \| 86,6 \| 61,6 \| 37,0
D-222A	14,1	115	1,519	EN 10270-1	104,684	46,1	68,9	57,7 \| 79,9 \| 60,4 \| 32,7
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	54,3 \| 80,5 \| 53,6 \| 28,7
D-222	14,1	115	1,848	EN 10270-1	133,408	42,8	72,2	54,9 \| 79,9 \| 57,9 \| 26,9
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	47,0 \| 79,2 \| 43,1 \| 18,6
D-227A	11,6	85	2,967	EN 10270-1	118,962	44,91	40,09	45,1 \| 77,3 \| 41,2 \| 16,7
D-227A-08	11,5	76	3,277	EN 10270-1	111,111	42,09	33,91	43,0 \| 74,9 \| 38,9 \| 15,2

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó D-155A-10

Származási ország: DE, German; Nyomórugó D-155A-10

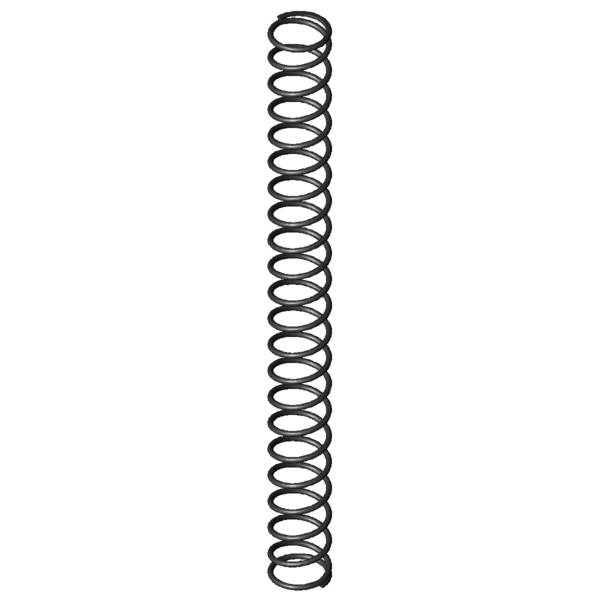

Termékkép - nyomórugók D-155A-10
