Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

árlépcsők - Nyomórugó D-155A

mennyiség egységár (EUR)
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Nyomórugó Vétel

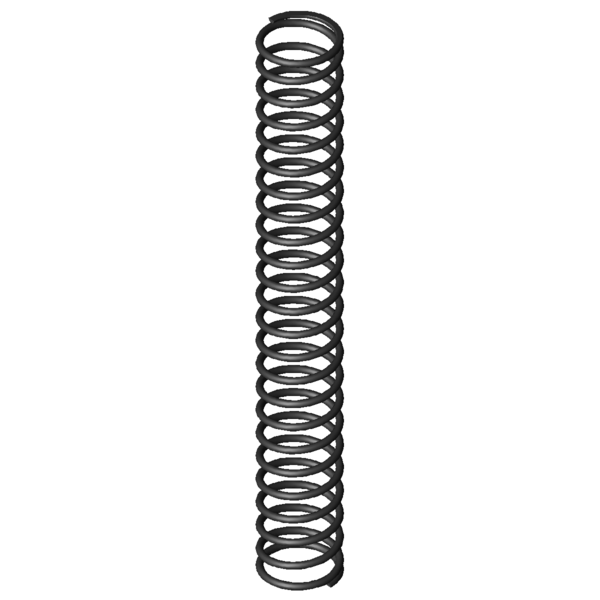

Termékkép Nyomórugó D-155A
Termékkép Nyomórugó D-155A
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-155A

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 10 mm Átlagos tekervényátmérő
De 11 mm Tekervény külső átmérője
Dd 8,5 mm Legnagyobb tüskeátmérő
Dh 11,7 mm Legkisebb hüvelyátmérő
L0 81,5 mm A rugó feszültségmentes állapotban felvett hossza
Lk 66,26 mm Kitörési hossz
Fn 23,261 N Legnagyobb rugóerő statikus terhelésnél
Ln 30,13 mm A rugó legkisebb hossza statikus terhelésnél
sn 51,38 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 21,982 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 32,95 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 37,76 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 3,578 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 22,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 0,453 N/mm Rugóarány
Gew 4,7784 g A termék tömege
Fntol 1,75 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 1,73 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,3 mm (+/-) tekervényátmérő tűréshatára
L0tol 3,1 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG E - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

erő-út-számítás Nyomórugó D-155A

Érdeklődési képlet Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

Érdeklődési képlet Nyomórugó D-155A

Hasonló nyomórugók a Nyomórugó D-155A Tavaszi acél Ø 1 x 10 x 81,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-155A EN 10270-1 1 11 81,5 23,261 30,13 51,38 22,5 0,453 100,0 | 100,0 | 100,0 | 100,0
VD-155 1.4310 1 11 81,5 26,664 25,13 56,38 18,5 0,473 95,0 | 100,0 | 89,2 | 95,7
VD-155A 1.4310 1 11 81,5 19,979 30,13 51,38 22,5 0,389 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-063H-14 11,5 74,3 0,026 EN 10270-1 1,459 17,89 56,41 44,4 | 78,9 | 48,7 | 5,7
D-090Z 10,5 72,4 0,176 EN 10270-1 10,955 10,05 62,35 62,0 | 82,4 | 64,8 | 38,8
D-115G 12 84,6 0,178 EN 10270-1 13,077 11,31 73,29 62,9 | 86,0 | 63,2 | 39,4
D-122A 10,8 96,5 0,185 EN 10270-1 13,145 25,62 70,88 64,3 | 87,5 | 64,5 | 41,0
D-117Q 12 84 0,22 EN 10270-1 14,816 16,66 67,34 69,4 | 89,6 | 70,0 | 48,6
D-122 10,8 96,5 0,226 EN 10270-1 16,951 21,35 75,15 69,3 | 87,5 | 70,6 | 49,8
D-155A 11 81,5 0,453 EN 10270-1 23,261 30,13 51,38 100,0 | 100,0 | 100,0 | 100,0
D-150E 12,5 77 0,496 EN 10270-1 28,516 19,53 57,47 90,3 | 94,2 | 85,5 | 91,2
D-155 11 81,5 0,551 EN 10270-1 31,044 25,13 56,38 88,4 | 100,0 | 83,0 | 82,2
D-143D 10 76,3 0,572 EN 10270-1 32,627 19,28 57,02 83,8 | 91,5 | 80,7 | 79,1
D-154B 11 67 0,657 EN 10270-1 29,987 21,38 45,63 82,0 | 94,1 | 83,2 | 68,9
D-179N 12 88,8 0,743 EN 10270-1 48,547 23,47 65,33 71,9 | 91,5 | 63,3 | 60,9
D-180P-02 13 82 0,779 EN 10270-1 42,817 27,05 54,95 73,7 | 89,1 | 73,9 | 58,1
D-195A 11,25 93,5 1,105 EN 10270-1 63,409 36,14 57,36 64,1 | 88,3 | 63,1 | 41,0
D-195 11,25 93,5 1,344 EN 10270-1 82,816 31,9 61,6 59,2 | 88,3 | 55,7 | 33,7
D-195A-12 11 70 1,731 EN 10270-1 76,903 25,58 44,42 57,7 | 88,6 | 58,4 | 26,1
D-180Q-04 11 68,7 1,796 EN 10270-1 75,414 26,7 42 56,9 | 89,2 | 56,3 | 25,2
D-207KE 12,5 80,9 2,095 EN 10270-1 94,539 35,76 45,14 54,2 | 84,6 | 56,2 | 21,6
D-207AE 11 69 2,391 EN 10270-1 85,8 33,12 35,88 50,9 | 85,4 | 48,5 | 18,9
D-222F 12,7 79 2,639 EN 10270-1 108,463 37,9 41,1 50,0 | 82,0 | 50,7 | 17,2
D-207KF 11 81 2,673 EN 10270-1 103,85 42,16 38,84 51,5 | 88,7 | 49,0 | 16,9
D-227A 11,6 85 2,967 EN 10270-1 118,962 44,91 40,09 49,5 | 84,4 | 48,8 | 15,3
Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó D-155A

Származási ország: DE, German; Nyomórugó D-155A
