Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

árlépcsők - Nyomórugó D-165A

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

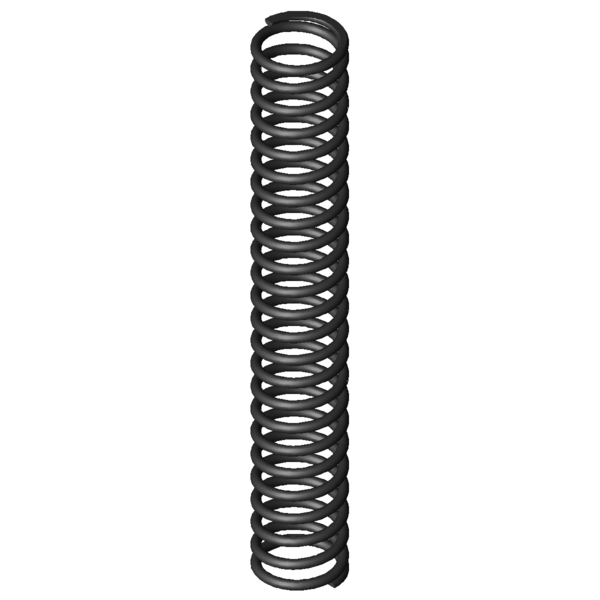

Termékkép Nyomórugó D-165A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-165A

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	8	mm	Átlagos tekervényátmérő
De	9	mm	Tekervény külső átmérője
Dd	6,5	mm	Legnagyobb tüskeátmérő
Dh	9,6	mm	Legkisebb hüvelyátmérő
L0	59	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	45,05	mm	Kitörési hossz
Fn	26,61	N	Legnagyobb rugóerő statikus terhelésnél
Ln	28,91	mm	A rugó legkisebb hossza statikus terhelésnél
sn	30,09	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	24,655	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	31,12	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	27,44	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,578	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	22,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,884	N/mm	Rugóarány
Gew	3,8228	g	A termék tömege
Fntol	2,19	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	2,17	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,03	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

erő-út-számítás Nyomórugó D-165A

Érdeklődési képlet Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

Érdeklődési képlet Nyomórugó D-165A

Hasonló nyomórugók a Nyomórugó D-165A Tavaszi acél Ø 1 x 8 x 59 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-165A	EN 10270-1	1	9	59	26,61	28,91	30,09	22,5	0,884	86,9 \| 100,0 \| 78,6 \| 82,2
VD-165	1.4310	1	9	59	32,216	24,13	34,87	18,5	0,924	92,9 \| 100,0 \| 92,9 \| 85,9
VD-165A	1.4310	1	9	59	22,855	28,91	30,09	22,5	0,76	81,4 \| 100,0 \| 73,6 \| 70,6

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-063L	8,5	60,5	0,131	EN 10270-1	6,866	8,05	52,45	45,1 \| 80,7 \| 42,4 \| 12,2
D-090G	9	61,6	0,163	EN 10270-1	8,604	8,7	52,9	47,7 \| 83,6 \| 44,4 \| 15,1
D-094A	8,63	55	0,169	EN 10270-1	6,455	16,9	38,1	51,4 \| 84,0 \| 54,4 \| 15,8
D-094	8,63	55	0,251	EN 10270-1	10,826	11,83	43,17	54,1 \| 84,0 \| 54,8 \| 23,3
D-127A	8,8	68	0,362	EN 10270-1	15,902	24,1	43,9	60,9 \| 88,2 \| 60,9 \| 33,7
D-115H-04	8	63	0,381	EN 10270-1	17,915	15,99	47,01	60,2 \| 84,2 \| 61,0 \| 35,4
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	63,9 \| 88,1 \| 63,8 \| 39,9
D-127	8,8	68	0,441	EN 10270-1	21,102	20,1	47,9	64,6 \| 88,2 \| 64,5 \| 41,0
D-127E-06	8	60,8	0,604	EN 10270-1	24,85	19,68	41,12	73,5 \| 88,6 \| 75,5 \| 56,2
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	48,1 \| 84,4 \| 42,3 \| 17,4
D-165A	9	59	0,884	EN 10270-1	26,61	28,91	30,09	52,7 \| 86,4 \| 52,0 \| 19,8
D-143M	8	57	0,958	EN 10270-1	32,808	22,74	34,26	51,2 \| 82,1 \| 50,1 \| 21,5
D-166E	8,3	64	1,069	EN 10270-1	35,371	30,91	33,09	55,3 \| 89,3 \| 52,5 \| 24,0
D-165	9	59	1,076	EN 10270-1	37,508	24,13	34,87	54,1 \| 86,4 \| 51,7 \| 24,1
D-164	9	52	1,474	EN 10270-1	49,897	18,15	33,85	85,0 \| 96,0 \| 86,1 \| 73,0
D-180-06	8,3	64	1,631	EN 10270-1	49,622	33,58	30,42	63,6 \| 91,7 \| 62,4 \| 36,6
D-180-13	9	50	2,42	EN 10270-1	73,089	19,8	30,2	68,4 \| 91,9 \| 69,0 \| 44,4
D-199B	9,25	58	2,944	EN 10270-1	92,873	26,45	31,55	79,5 \| 91,0 \| 81,5 \| 66,0
D-200E	8,05	57	3,516	EN 10270-1	78,447	34,69	22,31	84,5 \| 90,7 \| 84,2 \| 78,8
D-200A-10	8,5	57,5	3,528	EN 10270-1	100,178	29,1	28,4	86,9 \| 92,7 \| 89,1 \| 79,0
D-207D-07	8,6	64	4,462	EN 10270-1	105,767	40,3	23,7	100,0 \| 100,0 \| 100,0 \| 100,0
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	92,8 \| 91,8 \| 88,2 \| 98,3
D-207D-06	8,6	51	5,519	EN 10270-1	98,698	33,12	17,88	49,5 \| 84,5 \| 44,6 \| 19,5
D-232A	9,6	65,5	5,796	EN 10270-1	123,735	44,15	21,35	85,5 \| 91,6 \| 87,8 \| 77,0
D-231B	9,6	56	7,049	EN 10270-1	134,841	36,87	19,13	46,8 \| 83,7 \| 41,3 \| 15,3
D-232	9,6	65,5	7,049	EN 10270-1	201,803	36,87	28,63	74,2 \| 91,6 \| 67,6 \| 63,3

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó D-165A

Származási ország: DE, German; Nyomórugó D-165A
