Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

árlépcsők - Nyomórugó D-180-06

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

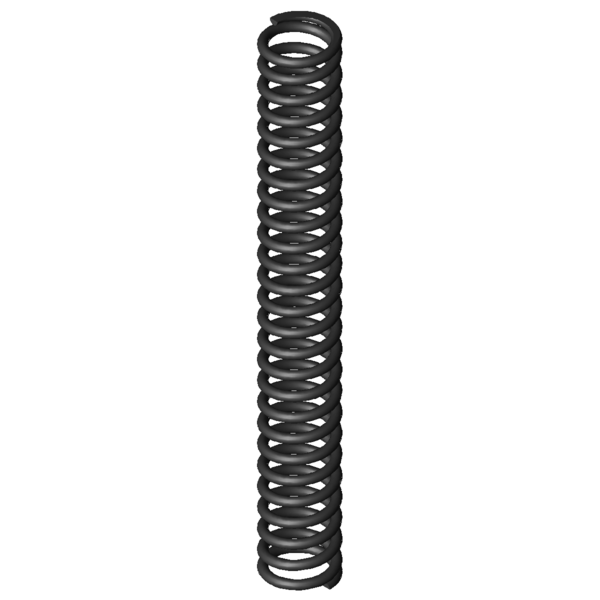

Termékkép Nyomórugó D-180-06

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-180-06

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	7,2	mm	Átlagos tekervényátmérő
De	8,3	mm	Tekervény külső átmérője
Dd	5,6	mm	Legnagyobb tüskeátmérő
Dh	8,8	mm	Legkisebb hüvelyátmérő
L0	64	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	54,16	mm	Kitörési hossz
Fn	49,622	N	Legnagyobb rugóerő statikus terhelésnél
Ln	33,58	mm	A rugó legkisebb hossza statikus terhelésnél
sn	30,42	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	45,996	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	35,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	18,48	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,567	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	24,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,631	N/mm	Rugóarány
Gew	4,5028	g	A termék tömege
Fntol	3,68	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	3,62	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

erő-út-számítás Nyomórugó D-180-06

Érdeklődési képlet Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

Érdeklődési képlet Nyomórugó D-180-06

Hasonló nyomórugók a Nyomórugó D-180-06 Tavaszi acél Ø 1,1 x 7,2 x 64 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-180-06	EN 10270-1	1,1	8,3	64	49,622	33,58	30,42	24,5	1,631	100,0 \| 100,0 \| 100,0 \| 100,0
VD-180-06	1.4310	1,1	8,3	64	42,62	33,58	30,42	24,5	1,401	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-094A	8,63	55	0,169	EN 10270-1	6,455	16,9	38,1	45,5 \| 79,8 \| 46,4 \| 10,4
D-094	8,63	55	0,251	EN 10270-1	10,826	11,83	43,17	47,1 \| 79,8 \| 46,1 \| 15,4
D-127A	8,8	68	0,362	EN 10270-1	15,902	24,1	43,9	53,3 \| 87,1 \| 50,7 \| 22,2
D-115H-04	8	63	0,381	EN 10270-1	17,915	15,99	47,01	53,3 \| 86,2 \| 50,4 \| 23,4
D-127	8,8	68	0,441	EN 10270-1	21,102	20,1	47,9	55,7 \| 87,1 \| 53,0 \| 27,0
D-132A-01	7,1	65	0,566	EN 10270-1	19,938	29,76	35,24	61,2 \| 85,6 \| 63,3 \| 34,7
D-127E-06	8	60,8	0,604	EN 10270-1	24,85	19,68	41,12	62,4 \| 88,0 \| 62,0 \| 37,0
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	68,8 \| 89,2 \| 69,4 \| 47,7
D-165A	9	59	0,884	EN 10270-1	26,61	28,91	30,09	74,1 \| 91,8 \| 76,3 \| 54,2
D-143M	8	57	0,958	EN 10270-1	32,808	22,74	34,26	75,1 \| 89,1 \| 77,5 \| 58,7
D-166E	8,3	64	1,069	EN 10270-1	35,371	30,91	33,09	81,4 \| 97,0 \| 81,6 \| 65,5
D-165	9	59	1,076	EN 10270-1	37,508	24,13	34,87	79,7 \| 91,8 \| 81,4 \| 65,9
D-166N	8	69,7	1,32	EN 10270-1	54,513	28,4	41,3	85,4 \| 93,0 \| 82,3 \| 80,9
D-180-07	8,3	76	1,332	EN 10270-1	47,127	40,62	35,38	89,0 \| 94,7 \| 90,5 \| 81,7
D-180-06	8,3	64	1,631	EN 10270-1	49,622	33,58	30,42	100,0 \| 100,0 \| 100,0 \| 100,0
D-180-05	8,3	51	1,998	EN 10270-1	46,328	27,81	23,19	86,6 \| 93,2 \| 84,8 \| 81,7
D-200A	9,25	69	2,159	EN 10270-1	73,049	35,17	33,83	81,5 \| 90,2 \| 78,9 \| 75,5
D-200	9,25	69	2,626	EN 10270-1	103,064	29,75	39,25	71,7 \| 90,2 \| 62,8 \| 62,1
D-199B	9,25	58	2,944	EN 10270-1	92,873	26,45	31,55	73,3 \| 89,5 \| 74,9 \| 55,4
D-200E	8,05	57	3,516	EN 10270-1	78,447	34,69	22,31	68,7 \| 91,4 \| 68,3 \| 46,4
D-200A-10	8,5	57,5	3,528	EN 10270-1	100,178	29,1	28,4	69,8 \| 91,8 \| 71,4 \| 46,2
D-207D-07	8,6	64	4,462	EN 10270-1	105,767	40,3	23,7	63,6 \| 91,7 \| 62,4 \| 36,6
D-232A	9,6	65,5	5,796	EN 10270-1	123,735	44,15	21,35	55,9 \| 84,3 \| 55,1 \| 28,1
D-232	9,6	65,5	7,049	EN 10270-1	201,803	36,87	28,63	55,6 \| 84,3 \| 59,4 \| 23,1
D-232A-07	9	64	7,846	EN 10270-1	178,584	41,24	22,76	53,0 \| 87,0 \| 51,3 \| 20,8
D-207KV	8,5	52,2	8,128	EN 10270-1	144,417	34,43	17,77	50,2 \| 84,2 \| 46,4 \| 20,1
D-234B-07	9,2	64	12,567	EN 10270-1	224,474	46,14	17,86	45,7 \| 83,8 \| 40,4 \| 13,0

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó D-180-06

Származási ország: DE, German; Nyomórugó D-180-06
