Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

árlépcsők - Nyomórugó D-166N

mennyiség egységár (EUR)
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Nyomórugó Vétel

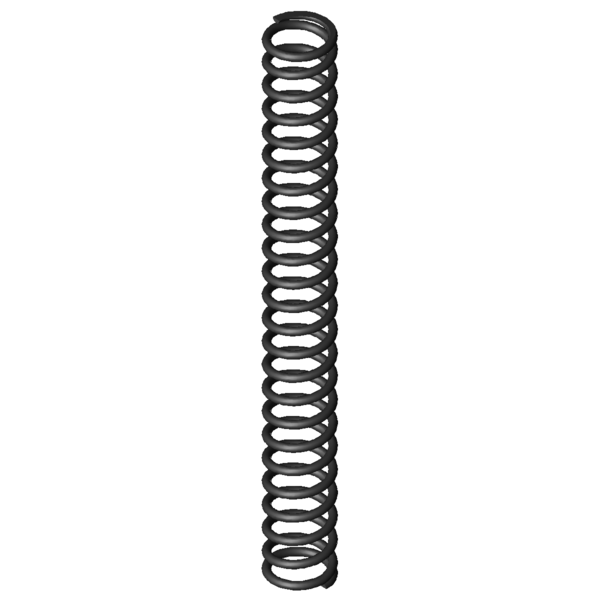

Termékkép Nyomórugó D-166N
Termékkép Nyomórugó D-166N
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-166N

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 7 mm Átlagos tekervényátmérő
De 8 mm Tekervény külső átmérője
Dd 5,4 mm Legnagyobb tüskeátmérő
Dh 8,7 mm Legkisebb hüvelyátmérő
L0 69,7 mm A rugó feszültségmentes állapotban felvett hossza
Lk 61,35 mm Kitörési hossz
Fn 54,513 N Legnagyobb rugóerő statikus terhelésnél
Ln 28,4 mm A rugó legkisebb hossza statikus terhelésnél
sn 41,3 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 50,426 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 31,5 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 14,42 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 3,053 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 22,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 1,32 N/mm Rugóarány
Gew 3,3449 g A termék tömege
Fntol 3,04 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 3 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,25 mm (+/-) tekervényátmérő tűréshatára
L0tol 1,68 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG D - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

erő-út-számítás Nyomórugó D-166N

Érdeklődési képlet Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

Érdeklődési képlet Nyomórugó D-166N

Hasonló nyomórugók a Nyomórugó D-166N Tavaszi acél Ø 1 x 7 x 69,7 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-166N EN 10270-1 1 8 69,7 54,513 28,4 41,3 22,5 1,32 100,0 | 100,0 | 100,0 | 100,0
VD-166N 1.4310 1 8 69,7 46,821 28,4 41,3 22,5 1,134 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-063L 8,5 60,5 0,131 EN 10270-1 6,866 8,05 52,45 45,7 | 80,7 | 41,6 | 14,8
D-068 6,8 65 0,138 EN 10270-1 7,105 13,38 51,62 44,3 | 76,1 | 46,5 | 10,4
D-095A 8,63 80,5 0,139 EN 10270-1 8,389 20,28 60,22 44,4 | 80,8 | 42,0 | 10,6
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 48,9 | 83,6 | 44,6 | 18,4
D-095 8,63 80,5 0,169 EN 10270-1 10,776 16,9 63,6 45,3 | 80,8 | 42,4 | 12,8
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 64,4 | 88,2 | 64,2 | 41,0
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 64,3 | 84,2 | 65,7 | 43,1
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 69,7 | 88,2 | 71,1 | 49,8
D-115M 7,5 56,8 0,502 EN 10270-1 21,043 14,87 41,93 62,8 | 81,7 | 68,5 | 38,0
D-132A-01 7,1 65 0,566 EN 10270-1 19,938 29,76 35,24 63,7 | 87,3 | 61,0 | 42,9
D-127E-06 8 60,8 0,604 EN 10270-1 24,85 19,68 41,12 80,1 | 88,6 | 83,3 | 68,3
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 82,2 | 91,8 | 66,7 | 88,0
D-143M 8 57 0,958 EN 10270-1 32,808 22,74 34,26 89,5 | 91,8 | 84,5 | 92,3
D-166E 8,3 64 1,069 EN 10270-1 35,371 30,91 33,09 86,9 | 94,8 | 83,1 | 82,7
D-166N 8 69,7 1,32 EN 10270-1 54,513 28,4 41,3 100,0 | 100,0 | 100,0 | 100,0
D-180-07 8,3 76 1,332 EN 10270-1 47,127 40,62 35,38 92,7 | 93,0 | 86,1 | 99,1
D-180-06 8,3 64 1,631 EN 10270-1 49,622 33,58 30,42 74,1 | 91,8 | 76,3 | 54,2
D-180-14 9 74 1,635 EN 10270-1 73,014 29,35 44,65 85,2 | 91,3 | 83,6 | 80,7
D-200A 9,25 69 2,159 EN 10270-1 73,049 35,17 33,83 76,0 | 88,5 | 78,3 | 61,1
D-200 9,25 69 2,626 EN 10270-1 103,064 29,75 39,25 70,9 | 88,5 | 74,0 | 50,3
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 56,0 | 88,7 | 54,0 | 25,2
D-200A-10 8,5 57,5 3,528 EN 10270-1 100,178 29,1 28,4 58,7 | 90,6 | 60,5 | 25,1
D-207D-08 8,6 76 3,745 EN 10270-1 106,819 47,48 28,52 60,2 | 85,4 | 60,0 | 35,2
D-207D-07 8,6 64 4,462 EN 10270-1 105,767 40,3 23,7 52,7 | 86,4 | 52,0 | 19,8
D-232A 9,6 65,5 5,796 EN 10270-1 123,735 44,15 21,35 47,9 | 82,1 | 46,2 | 15,3
D-232A-08 9 76 6,102 EN 10270-1 145,806 52,11 23,89 50,1 | 81,0 | 47,6 | 21,6
D-232 9,6 65,5 7,049 EN 10270-1 201,803 36,87 28,63 49,2 | 82,1 | 50,3 | 15,3
D-232A-07 9 64 7,846 EN 10270-1 178,584 41,24 22,76 47,2 | 84,9 | 43,1 | 13,7
D-234B-08 9,2 76 10,557 EN 10270-1 229,702 54,24 21,76 42,9 | 78,1 | 38,2 | 12,5
D-234B-07 9,2 64 12,567 EN 10270-1 224,474 46,14 17,86 40,8 | 78,1 | 33,8 | 10,5
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó D-166N

Származási ország: DE, German; Nyomórugó D-166N
