Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

árlépcsők - Nyomórugó D-165B

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

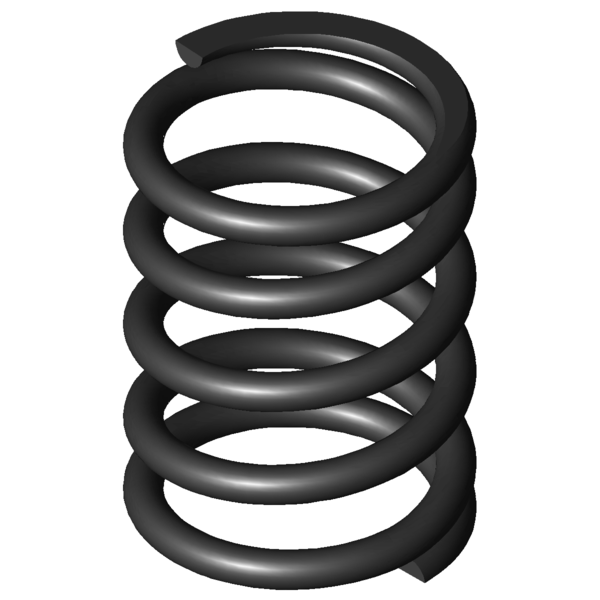

Termékkép Nyomórugó D-165B

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-165B

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	7,7	mm	Átlagos tekervényátmérő
De	8,7	mm	Tekervény külső átmérője
Dd	6,2	mm	Legnagyobb tüskeátmérő
Dh	9,2	mm	Legkisebb hüvelyátmérő
L0	12	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	37,226	N	Legnagyobb rugóerő statikus terhelésnél
Ln	6,16	mm	A rugó legkisebb hossza statikus terhelésnél
sn	5,84	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	35,13	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	6,49	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	3,39	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	3,143	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	6,376	N/mm	Rugóarány
Gew	0,826	g	A termék tömege
Fntol	3,24	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	3,21	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,42	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

erő-út-számítás Nyomórugó D-165B

Érdeklődési képlet Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

Érdeklődési képlet Nyomórugó D-165B

Hasonló nyomórugók a Nyomórugó D-165B Tavaszi acél Ø 1 x 7,7 x 12 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-165B	EN 10270-1	1	8,7	12	37,226	6,16	5,84	3,5	6,376	100,0 \| 100,0 \| 100,0 \| 100,0
VD-165B	1.4310	1	8,7	12	31,973	6,16	5,84	3,5	5,476	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-090E-01	9	12,5	0,687	EN 10270-1	6,592	2,9	9,6	44,2 \| 82,6 \| 39,3 \| 10,8
D-091C	8,63	13,5	1,14	EN 10270-1	11,307	3,58	9,92	48,7 \| 83,7 \| 44,6 \| 17,9
D-095B	7,9	13	1,193	EN 10270-1	10,59	4,13	8,87	49,3 \| 82,0 \| 47,1 \| 18,7
D-091B	8,63	10,5	1,393	EN 10270-1	10,225	3,16	7,34	52,9 \| 83,2 \| 53,5 \| 21,9
D-095A-11	7,9	10,5	1,519	EN 10270-1	10,616	3,51	6,99	53,4 \| 80,4 \| 56,0 \| 23,8
D-096	6,93	11,5	1,834	EN 10270-1	13,723	4,02	7,48	55,2 \| 79,5 \| 57,5 \| 28,8
D-100A-06	6,4	12	1,856	EN 10270-1	13,478	4,74	7,26	55,4 \| 78,9 \| 58,3 \| 29,1
D-122A-09	10	12,5	2,144	EN 10270-1	17,791	4,2	8,3	60,1 \| 87,7 \| 59,1 \| 33,6
D-123	8,8	14,5	2,329	EN 10270-1	21,889	5,1	9,4	61,4 \| 87,2 \| 60,5 \| 36,5
D-127B	8,3	13	2,826	EN 10270-1	22,469	5,05	7,95	66,8 \| 89,2 \| 66,9 \| 44,3
D-127E-01	8	12,8	3,194	EN 10270-1	24,85	5,02	7,78	69,9 \| 88,6 \| 70,9 \| 50,1
D-122C	8,8	10,5	3,26	EN 10270-1	20,897	4,09	6,41	71,2 \| 88,8 \| 73,6 \| 51,1
D-127E-09	8	10	4,472	EN 10270-1	26,652	4,04	5,96	80,0 \| 85,1 \| 84,8 \| 70,2
D-159	9	13	5,685	EN 10270-1	38,738	6,19	6,81	92,2 \| 96,3 \| 90,9 \| 89,2
D-165B	8,7	12	6,376	EN 10270-1	37,226	6,16	5,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-143P	7,3	10,8	7,285	EN 10270-1	38,582	5,5	5,3	89,7 \| 88,0 \| 93,6 \| 87,6
D-166H	8	10,8	8,486	EN 10270-1	39,823	6,11	4,69	85,3 \| 94,0 \| 86,9 \| 75,1
D-180-10	9	14	8,643	EN 10270-1	62,813	6,73	7,27	78,2 \| 91,1 \| 69,8 \| 73,8
D-190G	11,25	12	11,054	EN 10270-1	67,872	5,86	6,14	72,8 \| 85,8 \| 75,0 \| 57,7
D-173E	6,3	12	12,442	EN 10270-1	46,261	8,28	3,72	71,4 \| 90,8 \| 72,1 \| 51,3
D-195B	9,25	12	13,879	EN 10270-1	61,329	7,58	4,42	68,5 \| 91,4 \| 68,2 \| 45,9
D-180R	8,5	12,4	15,515	EN 10270-1	79,854	7,25	5,15	67,0 \| 92,6 \| 67,4 \| 41,1
D-180A	7,5	11	16,257	EN 10270-1	71,033	6,63	4,37	64,1 \| 89,6 \| 63,6 \| 39,2
D-200A-20	8,05	10	22,6	EN 10270-1	56,349	7,51	2,49	55,9 \| 85,3 \| 54,4 \| 28,2
D-201	7,55	12	28,42	EN 10270-1	128,479	7,48	4,52	54,8 \| 88,9 \| 53,2 \| 22,4
D-227G	9,6	12	37,257	EN 10270-1	90,535	9,57	2,43	47,6 \| 84,4 \| 41,4 \| 17,1
D-207KR	8,5	12,3	42,961	EN 10270-1	144,068	8,95	3,35	47,9 \| 87,3 \| 41,6 \| 14,8
D-232B	8	12	72,768	EN 10270-1	182,327	9,49	2,51	41,8 \| 84,8 \| 31,7 \| 8,8
D-234C	9	13,4	81,864	EN 10270-1	222,571	10,68	2,72	40,0 \| 80,6 \| 31,7 \| 7,8

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó D-165B

Származási ország: DE, German; Nyomórugó D-165B
