Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

árlépcsők - Nyomórugó D-173E

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

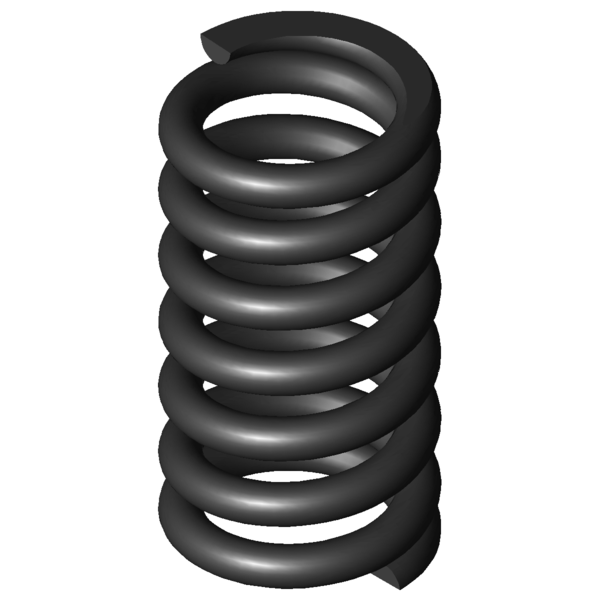

Termékkép Nyomórugó D-173E

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-173E

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	5,3	mm	Átlagos tekervényátmérő
De	6,3	mm	Tekervény külső átmérője
Dd	3,9	mm	Legnagyobb tüskeátmérő
Dh	6,8	mm	Legkisebb hüvelyátmérő
L0	12	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	46,261	N	Legnagyobb rugóerő statikus terhelésnél
Ln	8,28	mm	A rugó legkisebb hossza statikus terhelésnél
sn	3,72	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	41,431	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	8,67	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	2,5	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	12,442	N/mm	Rugóarány
Gew	0,7753	g	A termék tömege
Fntol	5,46	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	5,38	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,38	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

erő-út-számítás Nyomórugó D-173E

Érdeklődési képlet Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

Érdeklődési képlet Nyomórugó D-173E

Hasonló nyomórugók a Nyomórugó D-173E Tavaszi acél Ø 1 x 5,3 x 12 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-173E	EN 10270-1	1	6,3	12	46,261	8,28	3,72	5,5	12,442	78,3 \| 91,9 \| 79,7 \| 63,2
VD-173E	1.4310	1	6,3	12	39,734	8,28	3,72	5,5	10,686	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-075C	5	12	1,27	EN 10270-1	9,707	4,36	7,64	40,5 \| 76,5 \| 34,8 \| 10,2
D-070A	5,5	11,1	1,455	EN 10270-1	11,516	3,19	7,91	41,4 \| 76,6 \| 36,0 \| 11,7
D-090M-04	5	12	1,628	EN 10270-1	10,774	5,38	6,62	43,7 \| 78,1 \| 39,7 \| 13,1
D-090J	6	12	1,645	EN 10270-1	13,984	3,5	8,5	44,5 \| 83,4 \| 37,0 \| 13,2
D-096	6,93	11,5	1,834	EN 10270-1	13,723	4,02	7,48	52,0 \| 81,4 \| 51,2 \| 23,4
D-100A-06	6,4	12	1,856	EN 10270-1	13,478	4,74	7,26	51,9 \| 80,0 \| 51,9 \| 23,6
D-102	5,63	12,5	2,334	EN 10270-1	16,576	5,4	7,1	48,6 \| 82,8 \| 44,1 \| 18,8
D-128	7,1	10,5	4,768	EN 10270-1	26,508	4,94	5,56	62,0 \| 85,4 \| 62,1 \| 38,3
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	65,1 \| 82,8 \| 67,5 \| 45,0
D-134	5,8	12	6,07	EN 10270-1	32,182	6,7	5,3	69,8 \| 90,7 \| 69,9 \| 48,8
D-132A-10	6,4	10,5	6,789	EN 10270-1	38,085	4,89	5,61	72,5 \| 88,6 \| 74,3 \| 54,6
D-143P	7,3	10,8	7,285	EN 10270-1	38,582	5,5	5,3	74,7 \| 88,8 \| 76,8 \| 58,5
D-144B	6,3	13,6	7,718	EN 10270-1	46,984	7,51	6,09	91,6 \| 92,4 \| 84,2 \| 98,2
D-144A	6,3	9,3	12,128	EN 10270-1	46,873	5,44	3,86	94,8 \| 89,2 \| 97,5 \| 97,6
D-173E	6,3	12	12,442	EN 10270-1	46,261	8,28	3,72	78,3 \| 91,9 \| 79,7 \| 63,2
D-171B	7	10,3	13,476	EN 10270-1	57,419	6,04	4,26	89,4 \| 91,9 \| 83,9 \| 92,3
D-175	6	12	14,818	EN 10270-1	55,476	8,26	3,74	91,2 \| 98,4 \| 91,4 \| 83,8
D-180D-02	6,5	13,7	17,222	EN 10270-1	79,676	9,07	4,63	70,0 \| 93,9 \| 70,6 \| 45,6
D-205C	6,8	13	26,452	EN 10270-1	72,326	10,27	2,73	58,0 \| 90,0 \| 54,5 \| 29,6
D-180D-01	6,5	9,5	27,064	EN 10270-1	79,184	6,57	2,93	67,9 \| 89,0 \| 68,6 \| 46,0
D-201	7,55	12	28,42	EN 10270-1	128,479	7,48	4,52	57,9 \| 86,1 \| 60,0 \| 27,6
D-180F	5,5	11,9	31,836	EN 10270-1	92,318	9	2,9	65,2 \| 92,5 \| 64,0 \| 39,1
D-180W	6	12,9	34,73	EN 10270-1	107,024	9,82	3,08	52,9 \| 87,1 \| 49,0 \| 22,6
D-207F	7	10,6	63,672	EN 10270-1	145,961	8,31	2,29	43,6 \| 82,4 \| 36,2 \| 12,3

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó D-173E

Származási ország: DE, German; Nyomórugó D-173E
