Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

árlépcsők - Nyomórugó D-175

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-175

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-175

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	5	mm	Átlagos tekervényátmérő
De	6	mm	Tekervény külső átmérője
Dd	3,6	mm	Legnagyobb tüskeátmérő
Dh	6,4	mm	Legkisebb hüvelyátmérő
L0	12	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	55,476	N	Legnagyobb rugóerő statikus terhelésnél
Ln	8,26	mm	A rugó legkisebb hossza statikus terhelésnél
sn	3,74	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	49,789	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	8,64	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	2,04	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	14,818	N/mm	Rugóarány
Gew	0,7314	g	A termék tömege
Fntol	6,22	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	6,14	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,36	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

erő-út-számítás Nyomórugó D-175

Érdeklődési képlet Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

Érdeklődési képlet Nyomórugó D-175

Hasonló nyomórugók a Nyomórugó D-175 Tavaszi acél Ø 1 x 5 x 12 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-175	EN 10270-1	1	6	12	55,476	8,26	3,74	5,5	14,818	100,0 \| 100,0 \| 100,0 \| 100,0
VD-175	1.4310	1	6	12	47,648	8,26	3,74	5,5	12,727	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-075C	5	12	1,27	EN 10270-1	9,707	4,36	7,64	39,9 \| 77,8 \| 33,2 \| 8,6
D-070A	5,5	11,1	1,455	EN 10270-1	11,516	3,19	7,91	40,6 \| 78,1 \| 34,0 \| 9,8
D-090M-04	5	12	1,628	EN 10270-1	10,774	5,38	6,62	42,8 \| 79,4 \| 38,0 \| 11,0
D-090J	6	12	1,645	EN 10270-1	13,984	3,5	8,5	43,6 \| 85,0 \| 34,6 \| 11,1
D-096	6,93	11,5	1,834	EN 10270-1	13,723	4,02	7,48	43,8 \| 81,8 \| 37,4 \| 12,4
D-100A-06	6,4	12	1,856	EN 10270-1	13,478	4,74	7,26	45,3 \| 85,6 \| 37,9 \| 12,5
D-102	5,63	12,5	2,334	EN 10270-1	16,576	5,4	7,1	47,1 \| 84,3 \| 41,3 \| 15,7
D-117H-50	6	15	4,05	EN 10270-1	35,072	6,34	8,66	55,2 \| 85,0 \| 53,2 \| 27,3
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	61,1 \| 84,2 \| 61,4 \| 37,7
D-134	5,8	12	6,07	EN 10270-1	32,182	6,7	5,3	65,8 \| 92,2 \| 64,3 \| 40,9
D-132A-10	6,4	10,5	6,789	EN 10270-1	38,085	4,89	5,61	66,8 \| 87,1 \| 67,7 \| 45,8
D-144B	6,3	13,6	7,718	EN 10270-1	46,984	7,51	6,09	72,1 \| 91,2 \| 73,1 \| 52,0
D-144A	6,3	9,3	12,128	EN 10270-1	46,873	5,44	3,86	86,7 \| 87,6 \| 90,7 \| 81,9
D-173E	6,3	12	12,442	EN 10270-1	46,261	8,28	3,72	91,2 \| 98,4 \| 91,4 \| 83,8
D-175	6	12	14,818	EN 10270-1	55,476	8,26	3,74	100,0 \| 100,0 \| 100,0 \| 100,0
D-180D-02	6,5	13,7	17,222	EN 10270-1	79,676	9,07	4,63	83,9 \| 90,3 \| 75,2 \| 86,2
D-205C	6,8	13	26,452	EN 10270-1	72,326	10,27	2,73	72,6 \| 86,8 \| 74,8 \| 56,0
D-201	7,55	12	28,42	EN 10270-1	128,479	7,48	4,52	67,2 \| 86,5 \| 63,0 \| 52,2
D-179B	5	10,8	28,942	EN 10270-1	75,77	8,18	2,62	71,3 \| 91,1 \| 71,6 \| 51,3
D-180F	5,5	11,9	31,836	EN 10270-1	92,318	9	2,9	69,8 \| 93,9 \| 68,8 \| 46,6
D-180W	6	12,9	34,73	EN 10270-1	107,024	9,82	3,08	67,3 \| 92,1 \| 67,1 \| 42,7
D-180V	6	9	54,576	EN 10270-1	102,559	7,12	1,88	55,2 \| 86,1 \| 52,2 \| 27,2
D-207F	7	10,6	63,672	EN 10270-1	145,961	8,31	2,29	51,6 \| 81,8 \| 49,6 \| 23,3

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-175

Származási ország: DE, German; Nyomórugó D-175

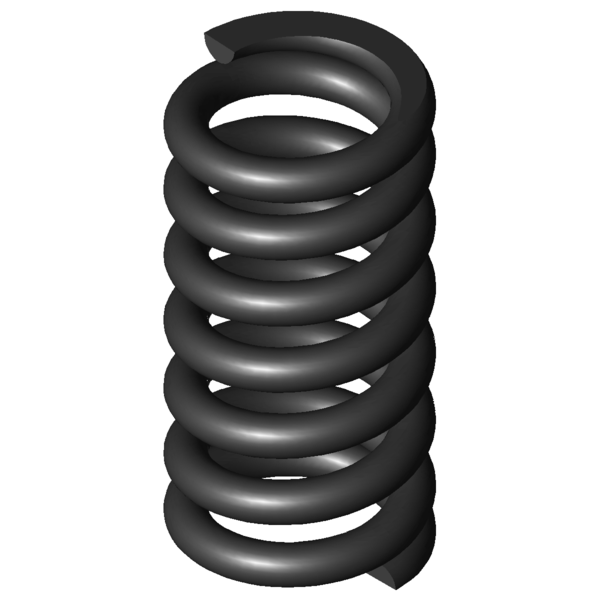

Termékkép - nyomórugók D-175
