Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

árlépcsők - Nyomórugó D-179B

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

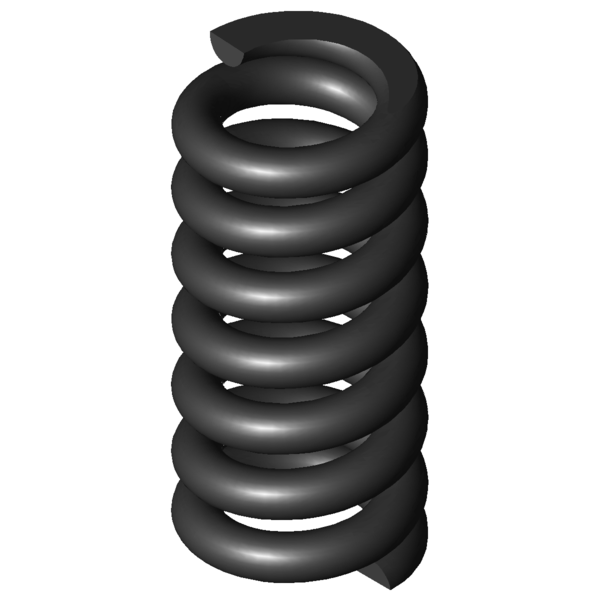

Termékkép Nyomórugó D-179B

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179B

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	4	mm	Átlagos tekervényátmérő
De	5	mm	Tekervény külső átmérője
Dd	2,6	mm	Legnagyobb tüskeátmérő
Dh	5,4	mm	Legkisebb hüvelyátmérő
L0	10,8	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	75,77	N	Legnagyobb rugóerő statikus terhelésnél
Ln	8,18	mm	A rugó legkisebb hossza statikus terhelésnél
sn	2,62	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	65,987	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	8,52	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	1,13	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	1,782	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	28,942	N/mm	Rugóarány
Gew	0,5851	g	A termék tömege
Fntol	9,8	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	9,75	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

erő-út-számítás Nyomórugó D-179B

Érdeklődési képlet Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

Érdeklődési képlet Nyomórugó D-179B

Hasonló nyomórugók a Nyomórugó D-179B Tavaszi acél Ø 1 x 4 x 10,8 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179B	EN 10270-1	1	5	10,8	75,77	8,18	2,62	5,5	28,942	100,0 \| 100,0 \| 100,0 \| 100,0
VD-179B	1.4310	1	5	10,8	65,078	8,18	2,62	5,5	24,858	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-090M-03	5	8	2,351	EN 10270-1	9,239	4,07	3,93	41,3 \| 76,4 \| 39,4 \| 8,1
D-107	4,63	9,6	4,559	EN 10270-1	19,691	5,28	4,32	46,9 \| 81,5 \| 43,3 \| 15,8
D-110D	4	12	4,933	EN 10270-1	22,789	7,38	4,62	46,0 \| 77,7 \| 43,4 \| 17,1
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	49,9 \| 86,4 \| 44,0 \| 19,3
D-113	3,83	11	5,762	EN 10270-1	20,986	7,36	3,64	49,7 \| 79,3 \| 49,8 \| 19,9
D-134	5,8	12	6,07	EN 10270-1	32,182	6,7	5,3	50,8 \| 85,4 \| 46,0 \| 21,0
D-132A-10	6,4	10,5	6,789	EN 10270-1	38,085	4,89	5,61	52,4 \| 85,1 \| 48,5 \| 23,5
D-140	4,8	14	7,671	EN 10270-1	35,783	9,34	4,67	54,2 \| 84,4 \| 51,7 \| 26,5
D-117A	5	8,5	8,79	EN 10270-1	37,501	4,23	4,27	56,2 \| 82,9 \| 55,4 \| 30,4
D-142AC	4,4	13	10,522	EN 10270-1	39,073	9,29	3,71	60,4 \| 83,7 \| 61,1 \| 36,4
D-139	4,8	9,7	11,855	EN 10270-1	36,69	6,61	3,1	65,3 \| 88,6 \| 66,5 \| 40,9
D-175	6	12	14,818	EN 10270-1	55,476	8,26	3,74	71,3 \| 91,1 \| 71,6 \| 51,3
D-142AB	4,4	9	16,261	EN 10270-1	39,456	6,57	2,43	70,8 \| 83,8 \| 72,4 \| 56,1
D-145B	4,5	9,7	26,048	EN 10270-1	60,852	7,36	2,34	88,2 \| 89,9 \| 84,8 \| 89,9
D-179B	5	10,8	28,942	EN 10270-1	75,77	8,18	2,62	100,0 \| 100,0 \| 100,0 \| 100,0
D-180F	5,5	11,9	31,836	EN 10270-1	92,318	9	2,9	89,3 \| 90,9 \| 86,2 \| 90,8
D-179A	5	7,6	45,48	EN 10270-1	75,77	5,93	1,67	78,6 \| 90,1 \| 81,9 \| 63,7
D-180E	5,5	8,3	50,028	EN 10270-1	88,679	6,53	1,77	73,5 \| 86,2 \| 76,5 \| 57,7

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202081; Nyomórugó D-179B

Származási ország: DE, German; Nyomórugó D-179B
