Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

árlépcsők - Nyomórugó D-165D

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

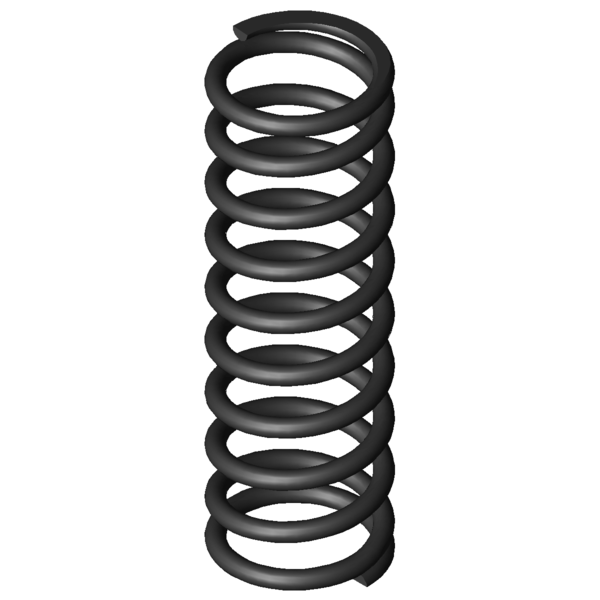

Termékkép Nyomórugó D-165D

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-165D

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	7,7	mm	Átlagos tekervényátmérő
De	8,7	mm	Tekervény külső átmérője
Dd	6,2	mm	Legnagyobb tüskeátmérő
Dh	9,2	mm	Legkisebb hüvelyátmérő
L0	27	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	39,101	N	Legnagyobb rugóerő statikus terhelésnél
Ln	12,11	mm	A rugó legkisebb hossza statikus terhelésnél
sn	14,89	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	36,964	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	12,92	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	8	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	3,059	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,625	N/mm	Rugóarány
Gew	1,5769	g	A termék tömege
Fntol	2,73	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	2,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,82	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

erő-út-számítás Nyomórugó D-165D

Érdeklődési képlet Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

Érdeklődési képlet Nyomórugó D-165D

Hasonló nyomórugók a Nyomórugó D-165D Tavaszi acél Ø 1 x 7,7 x 27 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-165D	EN 10270-1	1	8,7	27	39,101	12,11	14,89	8,5	2,625	100,0 \| 100,0 \| 100,0 \| 100,0
VD-165D	1.4310	1	8,7	27	33,584	12,11	14,89	8,5	2,255	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-063J	8,5	23,4	0,355	EN 10270-1	7,036	3,6	19,8	46,1 \| 78,1 \| 46,6 \| 13,5
D-090E	9	23,9	0,441	EN 10270-1	8,829	3,9	20	48,5 \| 80,1 \| 48,5 \| 16,8
D-092	8,63	24,5	0,57	EN 10270-1	10,595	5,91	18,59	53,2 \| 84,3 \| 53,6 \| 21,7
D-115H-11	7,8	24,7	0,719	EN 10270-1	10,761	9,74	14,96	58,2 \| 83,7 \| 63,5 \| 27,4
D-117H-21	10	27	0,905	EN 10270-1	19,022	5,98	21,02	60,5 \| 87,3 \| 59,7 \| 34,5
D-125	8,8	32	0,959	EN 10270-1	20,998	10,1	21,9	61,7 \| 87,7 \| 60,8 \| 36,5
D-122A-11	10	27,5	0,974	EN 10270-1	19,669	7,31	20,19	62,5 \| 88,4 \| 62,0 \| 37,1
D-127D	8,3	29	1,164	EN 10270-1	22,137	9,98	19,02	67,1 \| 89,5 \| 67,5 \| 44,3
D-127E-04	8	28,8	1,315	EN 10270-1	24,85	9,91	18,89	70,0 \| 88,6 \| 71,2 \| 50,1
D-143E	9,5	27	1,401	EN 10270-1	23,61	10,15	16,85	73,9 \| 93,9 \| 74,4 \| 53,4
D-143J	8	29	1,966	EN 10270-1	33,412	12	17	84,3 \| 91,7 \| 86,5 \| 74,8
D-161	9	28,5	2,341	EN 10270-1	38,236	12,17	16,33	93,6 \| 97,1 \| 94,5 \| 89,2
D-165D	8,7	27	2,625	EN 10270-1	39,101	12,11	14,89	100,0 \| 100,0 \| 100,0 \| 100,0
D-143R	7,3	26,36	3	EN 10270-1	46,69	10,8	15,56	89,2 \| 90,5 \| 89,7 \| 87,5
D-166	8,3	25	3,273	EN 10270-1	44,39	11,44	13,56	88,6 \| 96,0 \| 89,6 \| 80,2
D-166K	8	26,3	3,494	EN 10270-1	50,056	11,97	14,33	86,3 \| 96,5 \| 87,2 \| 75,2
D-180-01	8,3	25	4,206	EN 10270-1	44,729	14,37	10,63	78,3 \| 93,0 \| 79,4 \| 62,4
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	67,5 \| 88,9 \| 67,8 \| 46,0
D-180T	8,5	29,4	5,716	EN 10270-1	79,038	15,57	13,83	69,4 \| 91,0 \| 71,2 \| 45,9
D-180C	7,5	26	5,989	EN 10270-1	70,52	14,23	11,77	67,4 \| 91,1 \| 67,2 \| 43,8
D-200B	8,05	30	6,878	EN 10270-1	76,001	18,95	11,05	62,8 \| 87,5 \| 62,8 \| 38,2
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	59,9 \| 89,3 \| 59,0 \| 31,3
D-207D-03	8,6	32	9,118	EN 10270-1	98,938	21,15	10,85	56,6 \| 84,9 \| 56,2 \| 28,8
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	52,6 \| 87,6 \| 47,7 \| 22,5
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	48,3 \| 84,4 \| 43,3 \| 17,1
D-207KT	8,5	25,6	17,69	EN 10270-1	144,321	17,44	8,16	47,4 \| 86,4 \| 40,9 \| 14,8
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	44,7 \| 83,9 \| 37,5 \| 12,8
D-232D	8	27,1	26,809	EN 10270-1	182,71	20,28	6,82	42,7 \| 84,7 \| 33,6 \| 9,8

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó D-165D

Származási ország: DE, German; Nyomórugó D-165D
