Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

árlépcsők - Nyomórugó D-166K

mennyiség egységár (EUR)
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Nyomórugó Vétel

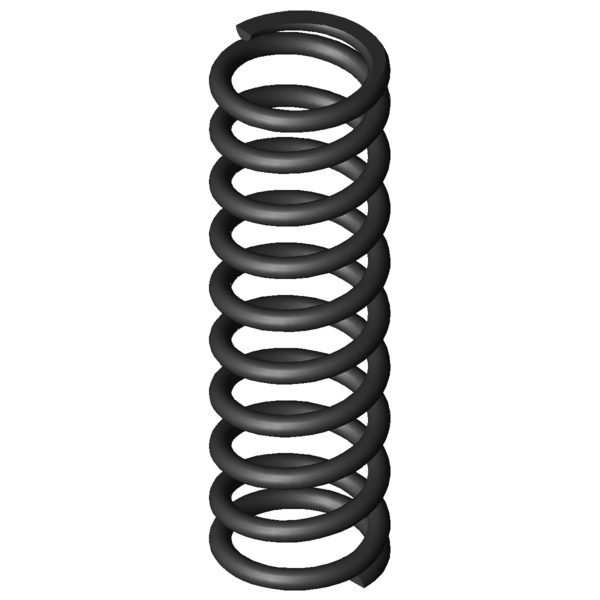

Termékkép Nyomórugó D-166K
Termékkép Nyomórugó D-166K
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-166K

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 7 mm Átlagos tekervényátmérő
De 8 mm Tekervény külső átmérője
Dd 5,4 mm Legnagyobb tüskeátmérő
Dh 8,7 mm Legkisebb hüvelyátmérő
L0 26,3 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 50,056 N Legnagyobb rugóerő statikus terhelésnél
Ln 11,97 mm A rugó legkisebb hossza statikus terhelésnél
sn 14,33 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 47,487 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 12,71 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 5,75 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 2,976 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 8,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 3,494 N/mm Rugóarány
Gew 1,4335 g A termék tömege
Fntol 3,26 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 3,22 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,25 mm (+/-) tekervényátmérő tűréshatára
L0tol 0,72 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG C - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

erő-út-számítás Nyomórugó D-166K

Érdeklődési képlet Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

Érdeklődési képlet Nyomórugó D-166K

Hasonló nyomórugók a Nyomórugó D-166K Tavaszi acél Ø 1 x 7 x 26,3 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-166K EN 10270-1 1 8 26,3 50,056 11,97 14,33 8,5 3,494 100,0 | 100,0 | 100,0 | 100,0
VD-166K 1.4310 1 8 26,3 42,993 11,97 14,33 8,5 3,001 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-063J 8,5 23,4 0,355 EN 10270-1 7,036 3,6 19,8 43,7 | 77,7 | 43,2 | 10,2
D-095D 7,9 31 0,491 EN 10270-1 11,193 8,22 22,78 46,3 | 82,2 | 42,6 | 14,1
D-092 8,63 24,5 0,57 EN 10270-1 10,595 5,91 18,59 49,5 | 83,0 | 49,1 | 16,3
D-115H-11 7,8 24,7 0,719 EN 10270-1 10,761 9,74 14,96 55,5 | 87,1 | 58,6 | 20,6
D-098 6,93 25,5 0,755 EN 10270-1 13,249 7,95 17,55 52,6 | 82,2 | 54,1 | 21,6
D-127D 8,3 29 1,164 EN 10270-1 22,137 9,98 19,02 60,7 | 89,0 | 59,8 | 33,3
D-127E-04 8 28,8 1,315 EN 10270-1 24,85 9,91 18,89 63,6 | 90,4 | 62,8 | 37,7
D-117H-30 8 22 1,538 EN 10270-1 23,66 6,62 15,38 66,8 | 86,2 | 70,2 | 44,0
D-127E-03 8 22 1,863 EN 10270-1 27,086 7,46 14,54 72,5 | 87,9 | 76,3 | 53,3
D-143J 8 29 1,966 EN 10270-1 33,412 12 17 75,1 | 93,6 | 75,5 | 56,3
D-161 9 28,5 2,341 EN 10270-1 38,236 12,17 16,33 80,9 | 93,7 | 82,1 | 67,0
D-165D 8,7 27 2,625 EN 10270-1 39,101 12,11 14,89 86,3 | 96,5 | 87,2 | 75,2
D-143R 7,3 26,36 3 EN 10270-1 46,69 10,8 15,56 90,8 | 93,7 | 92,7 | 85,9
D-166 8,3 25 3,273 EN 10270-1 44,39 11,44 13,56 94,2 | 97,1 | 91,7 | 93,7
D-166K 8 26,3 3,494 EN 10270-1 50,056 11,97 14,33 100,0 | 100,0 | 100,0 | 100,0
D-180-01 8,3 25 4,206 EN 10270-1 44,729 14,37 10,63 86,3 | 94,1 | 81,8 | 83,0
D-173B 7 24,5 4,965 EN 10270-1 57,277 12,96 11,54 82,6 | 93,6 | 84,0 | 70,4
D-197A 9,25 25 5,715 EN 10270-1 58,063 14,84 10,16 75,6 | 87,2 | 78,6 | 61,1
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 76,7 | 89,0 | 79,9 | 61,1
D-180C 7,5 26 5,989 EN 10270-1 70,52 14,23 11,77 76,5 | 94,5 | 76,6 | 58,3
D-200B 8,05 30 6,878 EN 10270-1 76,001 18,95 11,05 70,4 | 89,0 | 71,5 | 50,8
D-180U-10 8 25 8,398 EN 10270-1 97,229 13,42 11,58 66,8 | 92,8 | 66,1 | 41,6
D-207D-02 8,6 25 11,65 EN 10270-1 91,34 17,16 7,84 57,1 | 86,5 | 54,8 | 30,0
D-203 7,55 25 11,702 EN 10270-1 121,792 14,59 10,41 58,8 | 89,8 | 56,9 | 29,9
D-205A-10 7 25 13,771 EN 10270-1 124,778 15,94 9,06 54,9 | 87,5 | 51,7 | 25,4
D-207KT 8,5 25,6 17,69 EN 10270-1 144,321 17,44 8,16 50,5 | 86,0 | 45,8 | 19,8
D-232A-02 9 25 20,595 EN 10270-1 150,535 17,69 7,31 47,1 | 82,1 | 42,1 | 17,0
D-232D 8 27,1 26,809 EN 10270-1 182,71 20,28 6,82 45,7 | 86,5 | 37,5 | 13,0
D-234B-02 9,2 25 35,189 EN 10270-1 218,442 18,79 6,21 40,7 | 79,2 | 33,1 | 9,9
D-234D-10 9 26 38,203 EN 10270-1 276,056 18,77 7,23 41,5 | 81,1 | 34,3 | 9,1
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó D-166K

Származási ország: DE, German; Nyomórugó D-166K
