Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

árlépcsők - Nyomórugó D-169

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

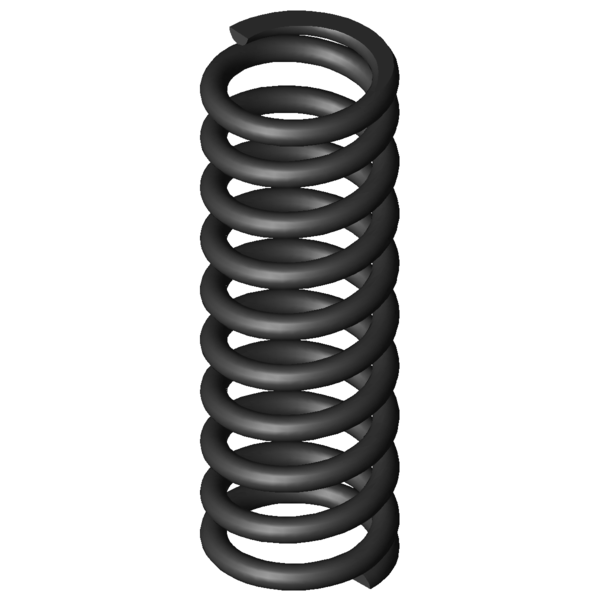

Termékkép Nyomórugó D-169

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-169

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	6,3	mm	Átlagos tekervényátmérő
De	7,3	mm	Tekervény külső átmérője
Dd	4,9	mm	Legnagyobb tüskeátmérő
Dh	7,8	mm	Legkisebb hüvelyátmérő
L0	21,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	46,226	N	Legnagyobb rugóerő statikus terhelésnél
Ln	11,86	mm	A rugó legkisebb hossza statikus terhelésnél
sn	9,64	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	42,947	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	12,54	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	5,2	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,412	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,793	N/mm	Rugóarány
Gew	1,2902	g	A termék tömege
Fntol	3,74	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	3,69	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,64	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

erő-út-számítás Nyomórugó D-169

Érdeklődési képlet Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

Érdeklődési képlet Nyomórugó D-169

Hasonló nyomórugók a Nyomórugó D-169 Tavaszi acél Ø 1 x 6,3 x 21,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-169	EN 10270-1	1	7,3	21,5	46,226	11,86	9,64	8,5	4,793	100,0 \| 100,0 \| 100,0 \| 100,0
VD-169	1.4310	1	7,3	21,5	39,703	11,86	9,64	8,5	4,117	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-063Q-01	7,5	19	0,53	EN 10270-1	8,253	3,44	15,56	45,6 \| 77,8 \| 44,4 \| 14,7
D-115H-11	7,8	24,7	0,719	EN 10270-1	10,761	9,74	14,96	47,5 \| 83,5 \| 43,9 \| 15,0
D-095C	7,9	20	0,759	EN 10270-1	10,811	5,76	14,24	51,3 \| 81,9 \| 50,9 \| 21,0
D-115K	7,5	21,8	1,414	EN 10270-1	22,093	6,18	15,62	57,6 \| 88,7 \| 54,8 \| 29,5
D-124	8,8	21,5	1,482	EN 10270-1	21,338	7,1	14,4	64,7 \| 88,7 \| 64,5 \| 41,0
D-117H-30	8	22	1,538	EN 10270-1	23,66	6,62	15,38	59,0 \| 88,0 \| 56,9 \| 32,1
D-127E-03	8	22	1,863	EN 10270-1	27,086	7,46	14,54	63,7 \| 89,7 \| 62,4 \| 38,8
D-130	7,1	23	1,963	EN 10270-1	26,087	9,71	13,29	65,2 \| 90,2 \| 64,5 \| 40,9
D-127E-02	8	19,2	2,033	EN 10270-1	24,85	6,97	12,23	73,7 \| 89,3 \| 75,6 \| 56,2
D-132A-12	6,4	21,5	2,795	EN 10270-1	33,293	9,59	11,91	74,7 \| 89,2 \| 76,5 \| 58,3
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	84,0 \| 89,9 \| 82,5 \| 79,6
D-144	6,9	19,5	3,868	EN 10270-1	35,973	10,2	9,3	86,5 \| 91,7 \| 87,1 \| 80,7
D-144C	6,3	22,2	4,468	EN 10270-1	47,065	11,67	10,53	93,0 \| 91,0 \| 94,9 \| 93,2
D-143Q	7,3	17	4,636	EN 10270-1	43,483	7,62	9,38	94,0 \| 89,7 \| 95,7 \| 96,7
D-169	7,3	21,5	4,793	EN 10270-1	46,226	11,86	9,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-173B	7	24,5	4,965	EN 10270-1	57,277	12,96	11,54	91,1 \| 94,5 \| 82,1 \| 96,6
D-173C-10	6,5	24	6,445	EN 10270-1	71,667	12,88	11,12	81,0 \| 92,9 \| 75,6 \| 74,4
D-173A-01	7	18	7,861	EN 10270-1	71,344	8,92	9,08	77,9 \| 93,2 \| 79,5 \| 61,0
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	61,2 \| 86,9 \| 60,7 \| 36,0
D-180D-03	6,5	20	11,144	EN 10270-1	79,98	12,82	7,18	66,7 \| 91,0 \| 66,1 \| 43,0
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	64,6 \| 87,6 \| 65,3 \| 41,0
D-205A-10	7	25	13,771	EN 10270-1	124,778	15,94	9,06	62,5 \| 87,3 \| 65,5 \| 34,8
D-206	7,3	23	14,967	EN 10270-1	107,109	15,84	7,16	60,3 \| 90,1 \| 58,7 \| 32,1
D-205D	6,8	19	17,116	EN 10270-1	76,994	14,5	4,5	56,2 \| 87,2 \| 53,4 \| 28,0
D-180X	6	20,5	20,107	EN 10270-1	106,293	15,21	5,29	53,3 \| 87,0 \| 49,2 \| 23,9
D-207H	7	23,8	23,458	EN 10270-1	141,94	17,75	6,05	51,3 \| 85,9 \| 47,7 \| 20,4
D-207E	7,1	22	24,862	EN 10270-1	144,55	16,19	5,81	51,4 \| 88,8 \| 46,1 \| 19,3

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó D-169

Származási ország: DE, German; Nyomórugó D-169
