Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

árlépcsők - Nyomórugó D-173C-10

mennyiség egységár (EUR)
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Nyomórugó Vétel

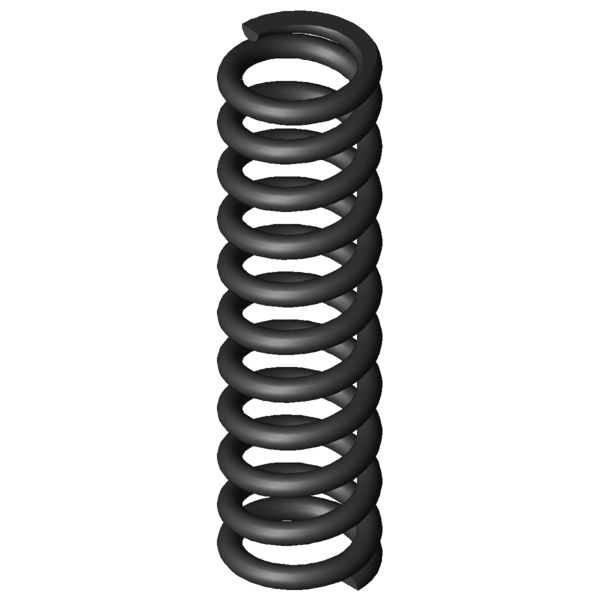

Termékkép Nyomórugó D-173C-10
Termékkép Nyomórugó D-173C-10
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-173C-10

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 5,5 mm Átlagos tekervényátmérő
De 6,5 mm Tekervény külső átmérője
Dd 4,1 mm Legnagyobb tüskeátmérő
Dh 7,1 mm Legkisebb hüvelyátmérő
L0 24 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 71,667 N Legnagyobb rugóerő statikus terhelésnél
Ln 12,88 mm A rugó legkisebb hossza statikus terhelésnél
sn 11,12 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 60,588 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 14,6 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 3,59 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 2,421 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 9,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 6,445 N/mm Rugóarány
Gew 1,2336 g A termék tömege
Fntol 5,01 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 4,94 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,2 mm (+/-) tekervényátmérő tűréshatára
L0tol 0,61 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG D - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

erő-út-számítás Nyomórugó D-173C-10

Érdeklődési képlet Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

Érdeklődési képlet Nyomórugó D-173C-10

Hasonló nyomórugók a Nyomórugó D-173C-10 Tavaszi acél Ø 1 x 5,5 x 24 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-173C-10 EN 10270-1 1 6,5 24 71,667 12,88 11,12 9,5 6,445 100,0 | 100,0 | 100,0 | 100,0
VD-173C-10 1.4310 1 6,5 24 61,554 12,88 11,12 9,5 5,536 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-098 6,93 25,5 0,755 EN 10270-1 13,249 7,95 17,55 45,4 | 83,6 | 40,9 | 11,7
D-100A-08 6,4 25 0,983 EN 10270-1 16,885 7,82 17,18 48,4 | 85,8 | 44,1 | 15,2
D-104 5,63 26 1,027 EN 10270-1 15,749 10,67 15,33 47,9 | 80,6 | 47,3 | 15,9
D-136A 5,8 24,5 1,804 EN 10270-1 10,381 18,75 5,75 50,1 | 89,1 | 33,1 | 28,0
D-132B 6,4 28 1,901 EN 10270-1 27,876 13,34 14,67 58,3 | 88,1 | 57,3 | 29,5
D-130 7,1 23 1,963 EN 10270-1 26,087 9,71 13,29 59,9 | 89,1 | 60,0 | 30,5
D-117H-51 6 27 2,122 EN 10270-1 34,493 10,74 16,26 58,9 | 85,4 | 58,3 | 32,9
D-136 5,8 24,5 2,671 EN 10270-1 30,215 13,19 11,31 66,9 | 89,1 | 70,2 | 41,5
D-132A-12 6,4 21,5 2,795 EN 10270-1 33,293 9,59 11,91 67,5 | 89,3 | 69,9 | 43,4
D-143R 7,3 26,36 3 EN 10270-1 46,69 10,8 15,56 68,3 | 90,0 | 68,3 | 46,6
D-144C 6,3 22,2 4,468 EN 10270-1 47,065 11,67 10,53 80,9 | 93,1 | 80,2 | 69,4
D-173B 7 24,5 4,965 EN 10270-1 57,277 12,96 11,54 87,4 | 96,9 | 88,1 | 77,0
D-173G 6,3 28 5,069 EN 10270-1 53,634 17,42 10,58 86,0 | 94,2 | 85,0 | 78,7
D-145 5,4 24 5,642 EN 10270-1 50,167 15,11 8,89 84,5 | 91,0 | 75,0 | 87,6
D-173C-10 6,5 24 6,445 EN 10270-1 71,667 12,88 11,12 100,0 | 100,0 | 100,0 | 100,0
D-177 6 24 6,52 EN 10270-1 50,734 16,22 7,78 88,9 | 97,4 | 70,4 | 98,8
D-180D-04 6,5 28,3 7,578 EN 10270-1 79,401 17,82 10,48 89,7 | 91,9 | 92,3 | 85,1
D-180D-03 6,5 20 11,144 EN 10270-1 79,98 12,82 7,18 75,5 | 91,4 | 77,1 | 57,9
D-203 7,55 25 11,702 EN 10270-1 121,792 14,59 10,41 72,9 | 87,4 | 76,2 | 55,1
D-205A-10 7 25 13,771 EN 10270-1 124,778 15,94 9,06 68,6 | 89,6 | 69,5 | 46,8
D-206 7,3 23 14,967 EN 10270-1 107,109 15,84 7,16 65,3 | 87,3 | 65,6 | 43,1
D-207H 7 23,8 23,458 EN 10270-1 141,94 17,75 6,05 55,9 | 87,8 | 52,4 | 27,5
D-207E 7,1 22 24,862 EN 10270-1 144,55 16,19 5,81 53,9 | 84,9 | 50,9 | 25,9
Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-173C-10

Származási ország: DE, German; Nyomórugó D-173C-10
