Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

árlépcsők - Nyomórugó D-173G

mennyiség egységár (EUR)
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Nyomórugó Vétel

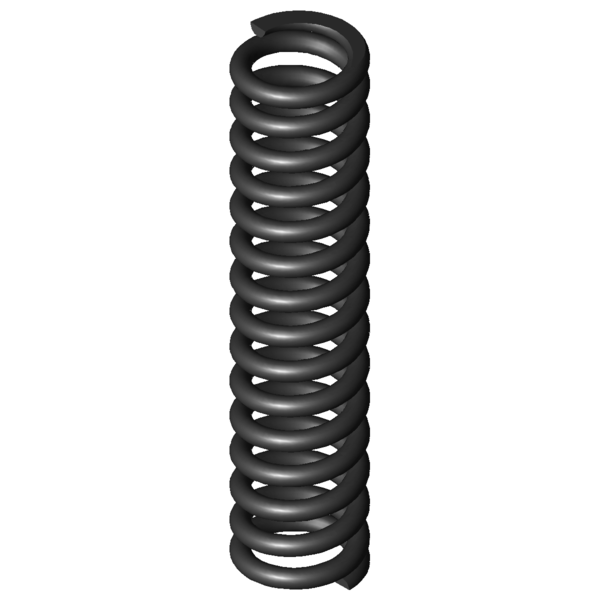

Termékkép Nyomórugó D-173G
Termékkép Nyomórugó D-173G
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-173G

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 5,3 mm Átlagos tekervényátmérő
De 6,3 mm Tekervény külső átmérője
Dd 3,9 mm Legnagyobb tüskeátmérő
Dh 6,8 mm Legkisebb hüvelyátmérő
L0 28 mm A rugó feszültségmentes állapotban felvett hossza
Lk 9,86 mm Kitörési hossz
Fn 53,634 N Legnagyobb rugóerő statikus terhelésnél
Ln 17,42 mm A rugó legkisebb hossza statikus terhelésnél
sn 10,58 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 48,762 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 18,38 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 5,64 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 2 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 13,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 5,069 N/mm Rugóarány
Gew 1,6022 g A termék tömege
Fntol 4,85 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 4,78 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,2 mm (+/-) tekervényátmérő tűréshatára
L0tol 0,8 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG C - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

erő-út-számítás Nyomórugó D-173G

Érdeklődési képlet Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

Érdeklődési képlet Nyomórugó D-173G

Hasonló nyomórugók a Nyomórugó D-173G Tavaszi acél Ø 1 x 5,3 x 28 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-173G EN 10270-1 1 6,3 28 53,634 17,42 10,58 13,5 5,069 100,0 | 100,0 | 100,0 | 100,0
VD-173G 1.4310 1 6,3 28 46,066 17,42 10,58 13,5 4,354 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-072A 5,5 27,1 0,536 EN 10270-1 10,811 6,94 20,16 41,6 | 78,0 | 36,3 | 10,6
D-069 5,6 25 0,6 EN 10270-1 11,385 6,02 18,98 42,1 | 76,1 | 38,5 | 11,8
D-090L 6 29,2 0,606 EN 10270-1 13,083 7,62 21,58 43,6 | 82,0 | 36,7 | 12,0
D-104A 5,63 26 0,694 EN 10270-1 7,508 15,18 10,82 50,4 | 81,7 | 55,9 | 13,7
D-098 6,93 25,5 0,755 EN 10270-1 13,249 7,95 17,55 46,3 | 81,7 | 42,5 | 14,9
D-100A-01 6,4 33 0,796 EN 10270-1 18,802 9,37 23,63 45,9 | 82,1 | 39,9 | 15,7
D-100A-08 6,4 25 0,983 EN 10270-1 16,885 7,82 17,18 49,8 | 83,6 | 46,5 | 19,4
D-104 5,63 26 1,027 EN 10270-1 15,749 10,67 15,33 50,4 | 81,7 | 49,2 | 20,3
D-136A 5,8 24,5 1,804 EN 10270-1 10,381 18,75 5,75 53,0 | 86,5 | 36,9 | 35,6
D-132B 6,4 28 1,901 EN 10270-1 27,876 13,34 14,67 64,1 | 92,8 | 62,0 | 37,5
D-117H-51 6 27 2,122 EN 10270-1 34,493 10,74 16,26 65,1 | 88,9 | 64,7 | 41,8
D-136 5,8 24,5 2,671 EN 10270-1 30,215 13,19 11,31 71,4 | 86,5 | 74,9 | 52,7
D-143R 7,3 26,36 3 EN 10270-1 46,69 10,8 15,56 75,6 | 90,1 | 77,5 | 59,2
D-144C 6,3 22,2 4,468 EN 10270-1 47,065 11,67 10,53 90,5 | 89,8 | 93,6 | 88,2
D-173G 6,3 28 5,069 EN 10270-1 53,634 17,42 10,58 100,0 | 100,0 | 100,0 | 100,0
D-178B 5,8 30 6,353 EN 10270-1 73,37 18,45 11,55 85,8 | 95,1 | 82,4 | 79,8
D-173C-10 6,5 24 6,445 EN 10270-1 71,667 12,88 11,12 86,0 | 94,2 | 85,0 | 78,7
D-177 6 24 6,52 EN 10270-1 50,734 16,22 7,78 85,2 | 93,7 | 84,1 | 77,7
D-180D-04 6,5 28,3 7,578 EN 10270-1 79,401 17,82 10,48 81,9 | 95,6 | 83,3 | 66,9
D-205E 6,8 29 10,777 EN 10270-1 80,164 21,56 7,44 68,5 | 89,7 | 68,6 | 47,0
D-180H 5,5 29,5 11,297 EN 10270-1 91,907 21,36 8,14 67,9 | 91,0 | 67,6 | 44,9
D-205A-11 7 30 11,376 EN 10270-1 127,771 18,77 11,23 66,8 | 87,8 | 68,1 | 44,6
D-180Y 6 32 12,324 EN 10270-1 107,136 23,31 8,69 65,3 | 88,7 | 66,1 | 41,1
Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-173G

Származási ország: DE, German; Nyomórugó D-173G

Termékkép - nyomórugók D-173G

Termékkép - nyomórugók D-173G
