Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

árlépcsők - Nyomórugó D-178B

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

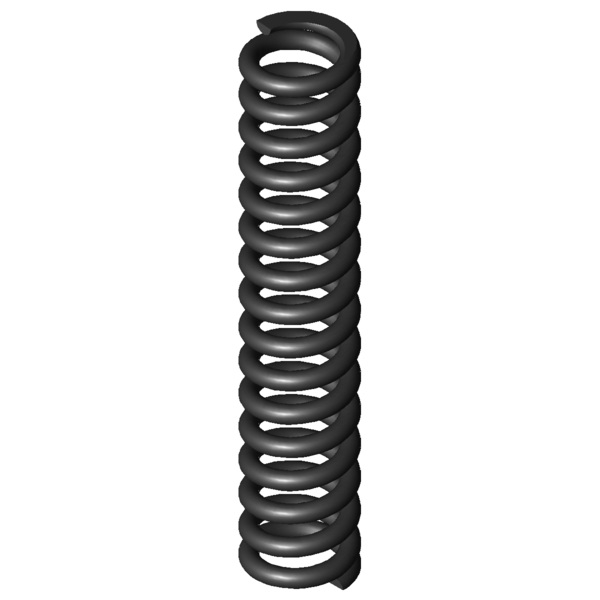

Termékkép Nyomórugó D-178B

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-178B

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	4,8	mm	Átlagos tekervényátmérő
De	5,8	mm	Tekervény külső átmérője
Dd	3,4	mm	Legnagyobb tüskeátmérő
Dh	6,3	mm	Legkisebb hüvelyátmérő
L0	30	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	19,18	mm	Kitörési hossz
Fn	73,37	N	Legnagyobb rugóerő statikus terhelésnél
Ln	18,45	mm	A rugó legkisebb hossza statikus terhelésnél
sn	11,55	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	67,151	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	19,43	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,02	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	14,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	6,353	N/mm	Rugóarány
Gew	1,5447	g	A termék tömege
Fntol	6,06	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	5,97	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,78	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

erő-út-számítás Nyomórugó D-178B

Érdeklődési képlet Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

Érdeklődési képlet Nyomórugó D-178B

Hasonló nyomórugók a Nyomórugó D-178B Tavaszi acél Ø 1 x 4,8 x 30 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-178B	EN 10270-1	1	5,8	30	73,37	18,45	11,55	14,5	6,353	100,0 \| 100,0 \| 100,0 \| 100,0
VD-178B	1.4310	1	5,8	30	63,017	18,45	11,55	14,5	5,457	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-104A	5,63	26	0,694	EN 10270-1	7,508	15,18	10,82	48,4 \| 82,2 \| 52,0 \| 10,9
D-100A-01	6,4	33	0,796	EN 10270-1	18,802	9,37	23,63	43,8 \| 81,5 \| 37,3 \| 12,5
D-104	5,63	26	1,027	EN 10270-1	15,749	10,67	15,33	48,9 \| 82,2 \| 48,4 \| 16,2
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	55,8 \| 87,8 \| 56,3 \| 23,3
D-136A	5,8	24,5	1,804	EN 10270-1	10,381	18,75	5,75	49,2 \| 87,2 \| 32,0 \| 28,4
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	57,0 \| 87,8 \| 54,7 \| 28,4
D-132B	6,4	28	1,901	EN 10270-1	27,876	13,34	14,67	58,8 \| 88,0 \| 58,4 \| 29,9
D-117D	5	29,5	1,985	EN 10270-1	30,866	13,95	15,55	58,1 \| 84,8 \| 58,2 \| 31,2
D-117H-51	6	27	2,122	EN 10270-1	34,493	10,74	16,26	59,9 \| 87,2 \| 59,0 \| 33,4
D-136	5,8	24,5	2,671	EN 10270-1	30,215	13,19	11,31	66,3 \| 87,2 \| 69,6 \| 42,1
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	66,2 \| 94,5 \| 47,0 \| 57,0
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	77,1 \| 95,0 \| 70,5 \| 65,8
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	81,5 \| 95,0 \| 80,3 \| 69,3
D-173G	6,3	28	5,069	EN 10270-1	53,634	17,42	10,58	85,8 \| 95,1 \| 82,4 \| 79,8
D-178B	5,8	30	6,353	EN 10270-1	73,37	18,45	11,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-177	6	24	6,52	EN 10270-1	50,734	16,22	7,78	86,0 \| 92,2 \| 68,3 \| 97,4
D-180D-04	6,5	28,3	7,578	EN 10270-1	79,401	17,82	10,48	89,0 \| 91,5 \| 91,6 \| 83,8
D-205E	6,8	29	10,777	EN 10270-1	80,164	21,56	7,44	74,7 \| 87,3 \| 78,0 \| 59,0
D-180H	5,5	29,5	11,297	EN 10270-1	91,907	21,36	8,14	75,4 \| 94,7 \| 75,2 \| 56,3
D-205A-11	7	30	11,376	EN 10270-1	127,771	18,77	11,23	73,6 \| 87,6 \| 77,3 \| 55,8
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	71,5 \| 91,3 \| 71,9 \| 51,5

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó D-178B

Származási ország: DE, German; Nyomórugó D-178B
