Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

árlépcsők - Nyomórugó D-178A

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

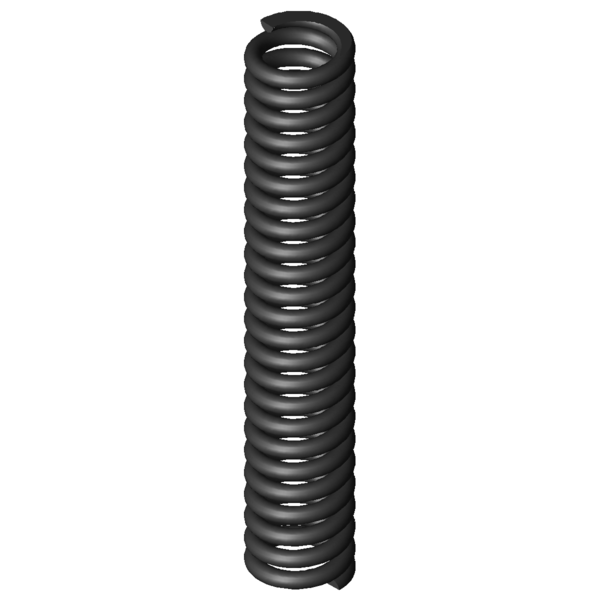

Termékkép Nyomórugó D-178A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-178A

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	5	mm	Átlagos tekervényátmérő
De	6	mm	Tekervény külső átmérője
Dd	3,6	mm	Legnagyobb tüskeátmérő
Dh	6,4	mm	Legkisebb hüvelyátmérő
L0	34,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	24,9	mm	Kitörési hossz
Fn	25,016	N	Legnagyobb rugóerő statikus terhelésnél
Ln	27,59	mm	A rugó legkisebb hossza statikus terhelésnél
sn	6,91	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	19,415	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	29,14	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	5,36	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	1,489	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	22,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,622	N/mm	Rugóarány
Gew	2,3892	g	A termék tömege
Fntol	4,73	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	4,64	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

erő-út-számítás Nyomórugó D-178A

Érdeklődési képlet Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

Érdeklődési képlet Nyomórugó D-178A

Hasonló nyomórugók a Nyomórugó D-178A Tavaszi acél Ø 1 x 5 x 34,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-178A	EN 10270-1	1	6	34,5	25,016	27,59	6,91	22,5	3,622	100,0 \| 100,0 \| 100,0 \| 100,0
VD-178A	1.4310	1	6	34,5	21,486	27,59	6,91	22,5	3,111	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-099	6,93	36,5	0,513	EN 10270-1	13,04	11,1	25,4	45,1 \| 81,4 \| 39,7 \| 14,2
D-105A	5,63	38,5	0,571	EN 10270-1	11,588	18,19	20,31	46,0 \| 82,1 \| 40,2 \| 15,8
D-090L	6	29,2	0,606	EN 10270-1	13,083	7,62	21,58	46,3 \| 79,9 \| 42,2 \| 16,7
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	49,5 \| 82,1 \| 47,2 \| 19,2
D-100A-01	6,4	33	0,796	EN 10270-1	18,802	9,37	23,63	52,8 \| 84,1 \| 52,2 \| 22,0
D-131A	7,1	33	0,902	EN 10270-1	12,397	19,26	13,74	53,9 \| 86,7 \| 49,9 \| 24,9
D-116	6,7	35	0,944	EN 10270-1	22,114	11,57	23,43	57,0 \| 86,0 \| 58,9 \| 26,1
D-131	7,1	33	1,335	EN 10270-1	25,993	13,53	19,47	63,2 \| 86,7 \| 65,9 \| 36,9
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	65,8 \| 90,8 \| 65,7 \| 41,0
D-132C	6,4	36	1,533	EN 10270-1	30,427	16,15	19,85	63,6 \| 89,9 \| 58,5 \| 42,3
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	67,0 \| 90,8 \| 60,2 \| 49,9
D-117H-51	6	27	2,122	EN 10270-1	34,493	10,74	16,26	66,8 \| 84,4 \| 57,5 \| 58,6
D-144D	6,3	35,1	2,739	EN 10270-1	47,108	17,9	17,2	72,3 \| 94,5 \| 46,6 \| 75,7
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	77,2 \| 93,1 \| 46,2 \| 92,2
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-173H	6,3	37	3,91	EN 10270-1	58,703	21,99	15,01	77,7 \| 96,2 \| 44,3 \| 92,6
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	83,9 \| 99,5 \| 65,7 \| 86,6
D-173CH	6,7	34,2	4,401	EN 10270-1	76,794	16,75	17,45	71,5 \| 96,2 \| 36,1 \| 82,3
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	79,7 \| 99,5 \| 57,4 \| 82,2
D-173G	6,3	28	5,069	EN 10270-1	53,634	17,42	10,58	73,2 \| 92,1 \| 56,0 \| 71,4
D-178B	5,8	30	6,353	EN 10270-1	73,37	18,45	11,55	66,2 \| 94,5 \| 47,0 \| 57,0
D-179E	5	33	8,163	EN 10270-1	74,137	23,92	9,08	64,1 \| 93,0 \| 54,9 \| 44,3
D-180H	5,5	29,5	11,297	EN 10270-1	91,907	21,36	8,14	59,2 \| 89,4 \| 56,1 \| 32,1
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	57,6 \| 92,0 \| 51,4 \| 29,4

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó D-178A

Származási ország: DE, German; Nyomórugó D-178A
