Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

árlépcsők - Nyomórugó D-173H

mennyiség egységár (EUR)
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Nyomórugó Vétel

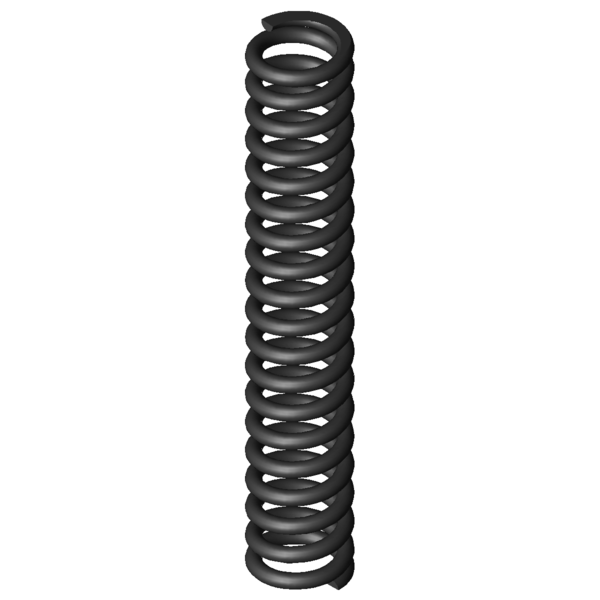

Termékkép Nyomórugó D-173H
Termékkép Nyomórugó D-173H
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-173H

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 5,3 mm Átlagos tekervényátmérő
De 6,3 mm Tekervény külső átmérője
Dd 3,9 mm Legnagyobb tüskeátmérő
Dh 6,8 mm Legkisebb hüvelyátmérő
L0 37 mm A rugó feszültségmentes állapotban felvett hossza
Lk 27 mm Kitörési hossz
Fn 58,703 N Legnagyobb rugóerő statikus terhelésnél
Ln 21,99 mm A rugó legkisebb hossza statikus terhelésnél
sn 15,01 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 53,805 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 23,24 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 6,85 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 2,057 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 17,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 3,91 N/mm Rugóarány
Gew 2,0157 g A termék tömege
Fntol 4,81 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 4,74 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,2 mm (+/-) tekervényátmérő tűréshatára
L0tol 1 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG D - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

erő-út-számítás Nyomórugó D-173H

Érdeklődési képlet Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

Érdeklődési képlet Nyomórugó D-173H

Hasonló nyomórugók a Nyomórugó D-173H Tavaszi acél Ø 1 x 5,3 x 37 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-173H EN 10270-1 1 6,3 37 58,703 21,99 15,01 17,5 3,91 100,0 | 100,0 | 100,0 | 100,0
VD-173H 1.4310 1 6,3 37 50,42 21,99 15,01 17,5 3,358 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-100A-01 6,4 33 0,796 EN 10270-1 18,802 9,37 23,63 50,6 | 83,5 | 47,8 | 20,3
D-115L 7,5 35,8 0,819 EN 10270-1 21,408 9,66 26,14 50,5 | 83,6 | 46,9 | 20,9
D-131A 7,1 33 0,902 EN 10270-1 12,397 19,26 13,74 55,1 | 86,0 | 56,3 | 23,1
D-116 6,7 35 0,944 EN 10270-1 22,114 11,57 23,43 53,7 | 86,2 | 50,9 | 24,1
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 59,5 | 88,2 | 57,5 | 32,8
D-131 7,1 33 1,335 EN 10270-1 25,993 13,53 19,47 60,3 | 86,0 | 60,7 | 34,1
D-137A 5,8 36 1,484 EN 10270-1 20,097 22,45 13,55 63,3 | 89,8 | 62,3 | 37,9
D-132C 6,4 36 1,533 EN 10270-1 30,427 16,15 19,85 64,9 | 91,9 | 63,7 | 39,2
D-137 5,8 36 1,804 EN 10270-1 31,132 18,75 17,25 68,7 | 89,8 | 70,0 | 46,1
D-143S 7,3 38,7 2,04 EN 10270-1 48,285 15,03 23,67 71,9 | 90,6 | 72,8 | 52,2
D-144D 6,3 35,1 2,739 EN 10270-1 47,108 17,9 17,2 82,9 | 95,0 | 83,8 | 70,0
D-173C 7 38,8 3,043 EN 10270-1 57,55 19,89 18,91 87,2 | 95,1 | 88,7 | 77,8
D-173J 6,3 41 3,338 EN 10270-1 52,027 25,41 15,59 91,5 | 96,7 | 92,5 | 85,3
D-178A 6 34,5 3,622 EN 10270-1 25,016 27,59 6,91 77,7 | 96,2 | 44,3 | 92,6
D-173H 6,3 37 3,91 EN 10270-1 58,703 21,99 15,01 100,0 | 100,0 | 100,0 | 100,0
D-177A 6 34 4,179 EN 10270-1 41,037 24,18 9,82 85,7 | 95,7 | 67,7 | 93,6
D-173CH 6,7 34,2 4,401 EN 10270-1 76,794 16,75 17,45 88,5 | 95,5 | 81,2 | 88,9
D-178 6 34 4,405 EN 10270-1 48,267 23,04 10,96 87,4 | 95,7 | 77,6 | 88,8
D-180D-05 6,5 40,9 5,12 EN 10270-1 79,769 25,32 15,58 84,7 | 92,8 | 85,0 | 76,4
D-204 7,55 35,5 7,957 EN 10270-1 121,09 20,28 15,22 69,7 | 86,5 | 73,5 | 49,2
D-180Y 6 32 12,324 EN 10270-1 107,136 23,31 8,69 58,8 | 88,4 | 56,3 | 31,7
D-207J 7 37,1 14,378 EN 10270-1 142,47 27,19 9,91 56,0 | 87,1 | 53,6 | 27,2
Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó D-173H

Származási ország: DE, German; Nyomórugó D-173H
