Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

árlépcsők - Nyomórugó D-173C

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

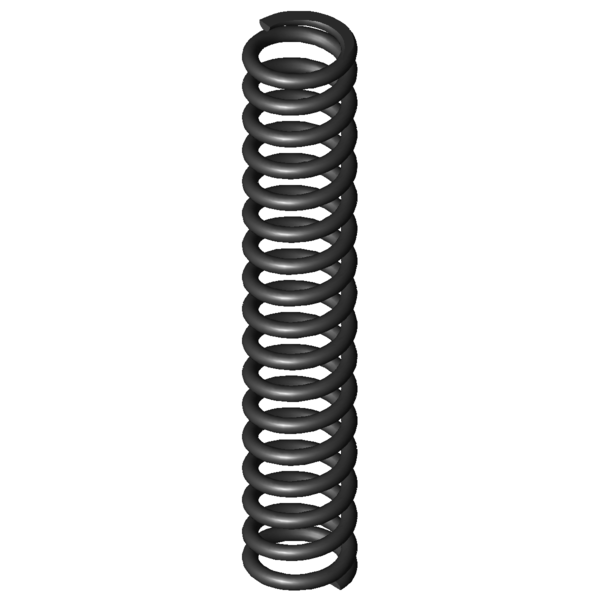

Termékkép Nyomórugó D-173C

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-173C

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	6	mm	Átlagos tekervényátmérő
De	7	mm	Tekervény külső átmérője
Dd	4,6	mm	Legnagyobb tüskeátmérő
Dh	7,5	mm	Legkisebb hüvelyátmérő
L0	38,8	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	26,04	mm	Kitörési hossz
Fn	57,55	N	Legnagyobb rugóerő statikus terhelésnél
Ln	19,89	mm	A rugó legkisebb hossza statikus terhelésnél
sn	18,91	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	53,889	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	21,09	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,44	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,439	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	15,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,043	N/mm	Rugóarány
Gew	2,0479	g	A termék tömege
Fntol	3,94	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	3,89	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,01	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

erő-út-számítás Nyomórugó D-173C

Érdeklődési képlet Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

Érdeklődési képlet Nyomórugó D-173C

Hasonló nyomórugók a Nyomórugó D-173C Tavaszi acél Ø 1 x 6 x 38,8 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-173C	EN 10270-1	1	7	38,8	57,55	19,89	18,91	15,5	3,043	100,0 \| 100,0 \| 100,0 \| 100,0
VD-173C	1.4310	1	7	38,8	49,429	19,89	18,91	15,5	2,614	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-105A	5,63	38,5	0,571	EN 10270-1	11,588	18,19	20,31	52,1 \| 80,9 \| 56,6 \| 18,7
D-100A-02	6,4	41	0,619	EN 10270-1	18,14	11,69	29,31	50,5 \| 83,0 \| 48,0 \| 20,3
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	52,8 \| 80,9 \| 54,6 \| 22,8
D-115L	7,5	35,8	0,819	EN 10270-1	21,408	9,66	26,14	55,6 \| 85,2 \| 54,8 \| 26,9
D-131A	7,1	33	0,902	EN 10270-1	12,397	19,26	13,74	54,9 \| 87,9 \| 47,1 \| 29,6
D-116	6,7	35	0,944	EN 10270-1	22,114	11,57	23,43	58,6 \| 85,3 \| 59,6 \| 31,0
D-132D	6,4	43	1,284	EN 10270-1	30,866	18,97	24,03	65,2 \| 87,2 \| 66,2 \| 42,2
D-131	7,1	33	1,335	EN 10270-1	25,993	13,53	19,47	67,6 \| 87,9 \| 71,1 \| 43,9
D-132C	6,4	36	1,533	EN 10270-1	30,427	16,15	19,85	70,8 \| 88,1 \| 74,1 \| 50,4
D-117H-41	7	31	1,553	EN 10270-1	30,833	11,15	19,85	70,1 \| 85,0 \| 74,4 \| 51,0
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	73,2 \| 95,0 \| 65,0 \| 59,5
D-143S	7,3	38,7	2,04	EN 10270-1	48,285	15,03	23,67	81,4 \| 95,2 \| 81,9 \| 67,0
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	84,3 \| 95,0 \| 85,5 \| 72,4
D-144D	6,3	35,1	2,739	EN 10270-1	47,108	17,9	17,2	88,9 \| 90,2 \| 86,4 \| 90,0
D-173C	7	38,8	3,043	EN 10270-1	57,55	19,89	18,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	90,8 \| 94,9 \| 86,4 \| 91,2
D-180D	7,5	41	3,671	EN 10270-1	70,404	21,82	19,18	88,7 \| 93,0 \| 90,2 \| 82,9
D-173H	6,3	37	3,91	EN 10270-1	58,703	21,99	15,01	87,2 \| 95,1 \| 88,7 \| 77,8
D-173CH	6,7	34,2	4,401	EN 10270-1	76,794	16,75	17,45	82,5 \| 94,6 \| 83,6 \| 69,2
D-180D-05	6,5	40,9	5,12	EN 10270-1	79,769	25,32	15,58	76,5 \| 92,9 \| 77,3 \| 59,4
D-204A	7,55	35,5	5,377	EN 10270-1	35,924	28,82	6,68	64,5 \| 88,1 \| 48,9 \| 56,6
D-204	7,55	35,5	7,957	EN 10270-1	121,09	20,28	15,22	63,4 \| 88,1 \| 64,0 \| 38,3
D-207J	7	37,1	14,378	EN 10270-1	142,47	27,19	9,91	52,2 \| 89,0 \| 46,4 \| 21,2

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-173C

Származási ország: DE, German; Nyomórugó D-173C
