Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

árlépcsők - Nyomórugó D-179E

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

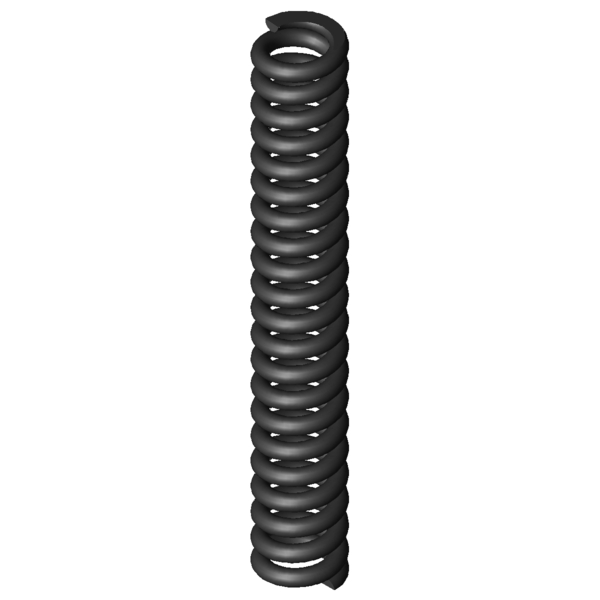

Termékkép Nyomórugó D-179E

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179E

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	4	mm	Átlagos tekervényátmérő
De	5	mm	Tekervény külső átmérője
Dd	2,6	mm	Legnagyobb tüskeátmérő
Dh	5,4	mm	Legkisebb hüvelyátmérő
L0	33	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	27	mm	Kitörési hossz
Fn	74,137	N	Legnagyobb rugóerő statikus terhelésnél
Ln	23,92	mm	A rugó legkisebb hossza statikus terhelésnél
sn	9,08	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	64,243	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	25,13	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,06	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	1,641	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	19,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	8,163	N/mm	Rugóarány
Gew	1,6773	g	A termék tömege
Fntol	8,26	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	8,12	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,88	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

erő-út-számítás Nyomórugó D-179E

Érdeklődési képlet Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

Érdeklődési képlet Nyomórugó D-179E

Hasonló nyomórugók a Nyomórugó D-179E Tavaszi acél Ø 1 x 4 x 33 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179E	EN 10270-1	1	5	33	74,137	23,92	9,08	19,5	8,163	100,0 \| 100,0 \| 100,0 \| 100,0
VD-179E	1.4310	1	5	33	63,676	23,92	9,08	19,5	7,011	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	39,4 \| 79,2 \| 30,4 \| 8,5
D-080D	4	31	0,762	EN 10270-1	14,133	12,44	18,56	39,3 \| 74,6 \| 34,0 \| 9,3
D-100A-01	6,4	33	0,796	EN 10270-1	18,802	9,37	23,63	40,7 \| 80,4 \| 31,9 \| 9,7
D-090M-01	5	23	0,846	EN 10270-1	11,563	9,34	13,66	42,1 \| 74,9 \| 41,0 \| 10,4
D-110A	4,63	29	1,114	EN 10270-1	12,583	17,71	11,29	47,8 \| 81,2 \| 48,7 \| 13,7
D-110	4,63	29	1,355	EN 10270-1	19,267	14,79	14,21	47,6 \| 81,2 \| 44,9 \| 16,6
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	50,4 \| 86,0 \| 47,1 \| 18,2
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	51,8 \| 86,0 \| 47,3 \| 22,1
D-117D	5	29,5	1,985	EN 10270-1	30,866	13,95	15,55	53,6 \| 86,5 \| 50,0 \| 24,3
D-142	4,8	28	3,524	EN 10270-1	33,71	18,44	9,57	66,8 \| 86,9 \| 70,2 \| 43,1
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	64,1 \| 93,0 \| 54,9 \| 44,3
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	72,9 \| 93,5 \| 73,9 \| 51,2
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	73,8 \| 93,5 \| 74,0 \| 53,9
D-178B	5,8	30	6,353	EN 10270-1	73,37	18,45	11,55	86,3 \| 92,4 \| 88,8 \| 77,8
D-179E	5	33	8,163	EN 10270-1	74,137	23,92	9,08	100,0 \| 100,0 \| 100,0 \| 100,0
D-179D	5	26,9	10,27	EN 10270-1	76,796	19,42	7,48	87,6 \| 93,8 \| 89,5 \| 79,5
D-180H	5,5	29,5	11,297	EN 10270-1	91,907	21,36	8,14	82,6 \| 90,4 \| 85,2 \| 72,3
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	78,9 \| 87,9 \| 82,5 \| 66,2

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202081; Nyomórugó D-179E

Származási ország: DE, German; Nyomórugó D-179E
