Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

árlépcsők - Nyomórugó D-179D

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

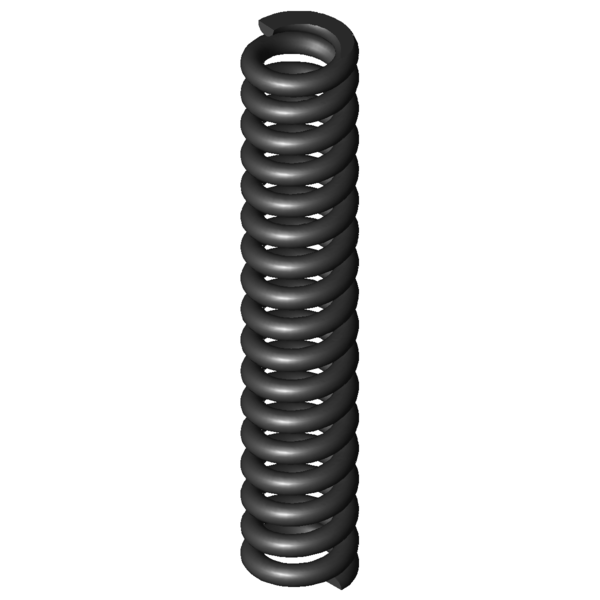

Termékkép Nyomórugó D-179D

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179D

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	4	mm	Átlagos tekervényátmérő
De	5	mm	Tekervény külső átmérője
Dd	2,6	mm	Legnagyobb tüskeátmérő
Dh	5,4	mm	Legkisebb hüvelyátmérő
L0	26,9	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	18,91	mm	Kitörési hossz
Fn	76,796	N	Legnagyobb rugóerő statikus terhelésnél
Ln	19,42	mm	A rugó legkisebb hossza statikus terhelésnél
sn	7,48	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	66,958	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	20,38	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	3,14	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	1,671	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	15,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	10,27	N/mm	Rugóarány
Gew	1,3653	g	A termék tömege
Fntol	8,47	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	8,32	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,71	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

erő-út-számítás Nyomórugó D-179D

Érdeklődési képlet Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

Érdeklődési képlet Nyomórugó D-179D

Hasonló nyomórugók a Nyomórugó D-179D Tavaszi acél Ø 1 x 4 x 26,9 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179D	EN 10270-1	1	5	26,9	76,796	19,42	7,48	15,5	10,27	100,0 \| 100,0 \| 100,0 \| 100,0
VD-179D	1.4310	1	5	26,9	65,96	19,42	7,48	15,5	8,821	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-090M-01	5	23	0,846	EN 10270-1	11,563	9,34	13,66	41,1 \| 80,2 \| 34,9 \| 8,2
D-104	5,63	26	1,027	EN 10270-1	15,749	10,67	15,33	42,5 \| 82,8 \| 34,7 \| 10,0
D-110A	4,63	29	1,114	EN 10270-1	12,583	17,71	11,29	45,0 \| 82,8 \| 41,3 \| 10,9
D-110	4,63	29	1,355	EN 10270-1	19,267	14,79	14,21	45,0 \| 82,8 \| 38,9 \| 13,2
D-136A	5,8	24,5	1,804	EN 10270-1	10,381	18,75	5,75	49,5 \| 85,8 \| 45,2 \| 17,6
D-117D	5	29,5	1,985	EN 10270-1	30,866	13,95	15,55	50,2 \| 87,1 \| 44,1 \| 19,3
D-117H-51	6	27	2,122	EN 10270-1	34,493	10,74	16,26	50,7 \| 86,0 \| 45,5 \| 20,7
D-136	5,8	24,5	2,671	EN 10270-1	30,215	13,19	11,31	54,8 \| 85,8 \| 52,7 \| 26,0
D-117C	5	19	3,238	EN 10270-1	32,088	9,09	9,91	46,8 \| 84,7 \| 40,6 \| 15,3
D-142	4,8	28	3,524	EN 10270-1	33,71	18,44	9,57	62,0 \| 90,7 \| 61,0 \| 34,3
D-145	5,4	24	5,642	EN 10270-1	50,167	15,11	8,89	73,4 \| 90,6 \| 74,7 \| 55,0
D-178B	5,8	30	6,353	EN 10270-1	73,37	18,45	11,55	78,0 \| 92,0 \| 80,2 \| 61,9
D-179E	5	33	8,163	EN 10270-1	74,137	23,92	9,08	87,6 \| 93,8 \| 89,5 \| 79,5
D-145D	4,5	24,36	9,243	EN 10270-1	63,592	17,48	6,88	89,2 \| 90,2 \| 87,4 \| 90,0
D-179D	5	26,9	10,27	EN 10270-1	76,796	19,42	7,48	100,0 \| 100,0 \| 100,0 \| 100,0
D-180H	5,5	29,5	11,297	EN 10270-1	91,907	21,36	8,14	89,9 \| 91,0 \| 87,7 \| 90,9
D-179	5,1	23	11,37	EN 10270-1	72,454	16,63	6,37	91,5 \| 94,5 \| 89,8 \| 90,3

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó D-179D

Származási ország: DE, German; Nyomórugó D-179D
