Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

árlépcsők - Nyomórugó D-173CJ

mennyiség	egységár (EUR)
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-173CJ

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-173CJ

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	5,7	mm	Átlagos tekervényátmérő
De	6,7	mm	Tekervény külső átmérője
Dd	4,3	mm	Legnagyobb tüskeátmérő
Dh	7,2	mm	Legkisebb hüvelyátmérő
L0	50,6	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	42,8	mm	Kitörési hossz
Fn	76,717	N	Legnagyobb rugóerő statikus terhelésnél
Ln	24,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	25,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	60,363	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	30,3	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,41	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,681	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,974	N/mm	Rugóarány
Gew	2,279	g	A termék tömege
Fntol	4,58	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	4,51	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,13	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	E	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

erő-út-számítás Nyomórugó D-173CJ

Érdeklődési képlet Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

Érdeklődési képlet Nyomórugó D-173CJ

Hasonló nyomórugók a Nyomórugó D-173CJ Tavaszi acél Ø 1 x 5,7 x 50,6 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-173CJ	EN 10270-1	1	6,7	50,6	76,717	24,8	25,8	18,5	2,974	100,0 \| 100,0 \| 100,0 \| 100,0
VD-173CJ	1.4310	1	6,7	50,6	66,02	24,75	25,85	18,5	2,554	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-100A-03	6,4	51	0,539	EN 10270-1	20,357	13,23	37,77	50,5 \| 85,9 \| 47,4 \| 18,1
D-117	5,7	48	0,612	EN 10270-1	12,38	27,75	20,25	50,4 \| 83,3 \| 47,3 \| 20,6
D-100A-02	6,4	41	0,619	EN 10270-1	18,14	11,69	29,31	52,2 \| 79,9 \| 55,8 \| 20,8
D-132A	7,1	48	0,742	EN 10270-1	18,487	23,07	24,93	58,3 \| 89,7 \| 60,4 \| 24,9
D-132	7,1	48	0,902	EN 10270-1	25,928	19,26	28,74	60,6 \| 89,7 \| 61,8 \| 30,3
D-132E	6,4	59	0,932	EN 10270-1	31,179	25,54	33,46	59,1 \| 87,1 \| 58,9 \| 31,3
D-132D	6,4	43	1,284	EN 10270-1	30,866	18,97	24,03	65,6 \| 86,8 \| 66,7 \| 43,2
D-143T	7,3	57,3	1,378	EN 10270-1	49,509	21,38	35,92	68,2 \| 90,0 \| 68,2 \| 46,4
D-166D	8,3	50	1,416	EN 10270-1	37,047	23,83	26,17	71,4 \| 93,2 \| 73,4 \| 47,6
D-166M	8	51,1	1,8	EN 10270-1	53,529	21,36	29,74	77,7 \| 94,3 \| 78,3 \| 60,5
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	56,8 \| 87,5 \| 48,2 \| 34,7
D-180-05	8,3	51	1,998	EN 10270-1	46,328	27,81	23,19	77,5 \| 90,3 \| 75,1 \| 67,2
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	65,3 \| 87,5 \| 66,2 \| 42,2
D-173K	6,3	61	2,401	EN 10270-1	63,505	34,55	26,45	87,7 \| 92,3 \| 90,2 \| 80,7
D-173CJ	6,7	50,6	2,974	EN 10270-1	76,717	24,8	25,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-173C	7	38,8	3,043	EN 10270-1	57,55	19,89	18,91	87,6 \| 90,8 \| 74,2 \| 97,7
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	81,6 \| 91,7 \| 64,1 \| 89,1
D-205A	7,55	51,5	4,421	EN 10270-1	75,114	34,51	16,99	79,4 \| 89,0 \| 81,9 \| 67,3
D-180D-05	6,5	40,9	5,12	EN 10270-1	79,769	25,32	15,58	75,3 \| 89,6 \| 78,3 \| 58,1
D-205	7,55	51,5	5,377	EN 10270-1	121,951	28,82	22,68	73,2 \| 89,0 \| 75,4 \| 55,3

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó D-173CJ

Származási ország: DE, German; Nyomórugó D-173CJ

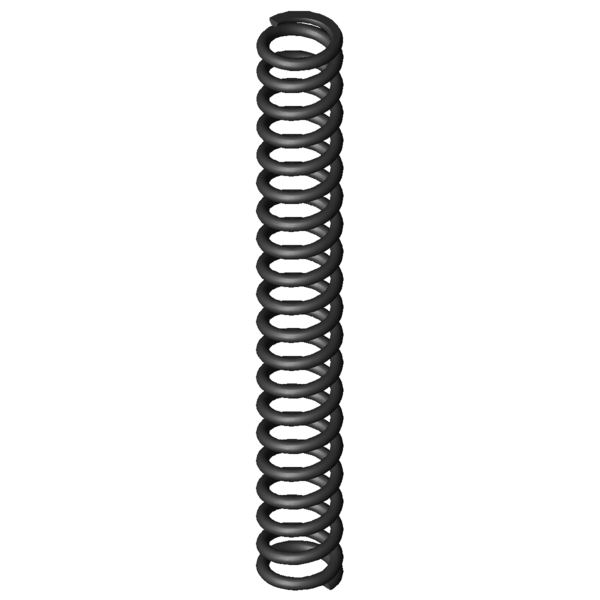

Termékkép - nyomórugók D-173CJ
