Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

árlépcsők - Nyomórugó D-179B-10

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

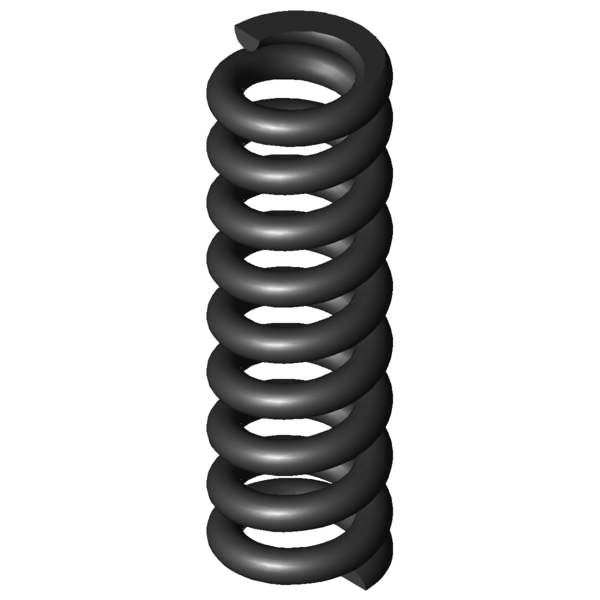

Termékkép Nyomórugó D-179B-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179B-10

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	4	mm	Átlagos tekervényátmérő
De	5	mm	Tekervény külső átmérője
Dd	2,6	mm	Legnagyobb tüskeátmérő
Dh	5,4	mm	Legkisebb hüvelyátmérő
L0	16	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	108,242	N	Legnagyobb rugóerő statikus terhelésnél
Ln	10,9	mm	A rugó legkisebb hossza statikus terhelésnél
sn	5,1	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	76,406	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	12,4	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	1,36	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	7,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	21,224	N/mm	Rugóarány
Gew	0,7411	g	A termék tömege
Fntol	9,95	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	7,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,39	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

erő-út-számítás Nyomórugó D-179B-10

Érdeklődési képlet Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

Érdeklődési képlet Nyomórugó D-179B-10

Hasonló nyomórugók a Nyomórugó D-179B-10 Tavaszi acél Ø 1 x 4 x 16 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179B-10	EN 10270-1	1	5	16	108,242	10,9	5,1	7,5	21,224	100,0 \| 100,0 \| 100,0 \| 100,0
VD-179B-10	1.4310	1	5	16	93,88	10,85	5,15	7,5	18,229	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-108	4,63	14	2,95	EN 10270-1	19,251	7,47	6,53	47,6 \| 81,0 \| 47,9 \| 13,9
D-117C	5	19	3,238	EN 10270-1	32,088	9,09	9,91	46,8 \| 84,7 \| 40,6 \| 15,3
D-114	3,83	15,5	3,918	EN 10270-1	20,659	10,23	5,27	51,7 \| 78,8 \| 57,9 \| 18,5
D-135	5,8	17,5	3,927	EN 10270-1	31,503	9,48	8,02	50,2 \| 85,9 \| 46,3 \| 18,5
D-117H-50	6	15	4,05	EN 10270-1	35,072	6,34	8,66	49,6 \| 84,0 \| 45,6 \| 19,1
D-141	4,8	19,5	5,216	EN 10270-1	34,034	12,98	6,53	55,1 \| 86,0 \| 54,8 \| 24,6
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	55,1 \| 81,9 \| 56,9 \| 26,3
D-140	4,8	14	7,671	EN 10270-1	35,783	9,34	4,67	62,1 \| 87,8 \| 62,3 \| 36,1
D-117H-70	4	17	7,825	EN 10270-1	41,836	11,65	5,35	62,3 \| 83,0 \| 67,0 \| 36,8
D-176	6	17	9,588	EN 10270-1	51,117	11,67	5,33	69,7 \| 92,5 \| 71,5 \| 45,2
D-142AC	4,4	13	10,522	EN 10270-1	39,073	9,29	3,71	62,4 \| 83,1 \| 54,4 \| 49,6
D-145C	4,5	15,6	15,08	EN 10270-1	63,183	11,41	4,19	77,9 \| 92,5 \| 70,3 \| 71,0
D-179C	5	17,3	16,756	EN 10270-1	77,445	12,68	4,62	85,8 \| 97,5 \| 81,1 \| 79,0
D-180G	5,5	18,9	18,431	EN 10270-1	91,313	13,95	4,95	88,8 \| 88,8 \| 90,7 \| 86,9
D-179B-10	5	16	21,224	EN 10270-1	108,242	10,9	5,1	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 14

Vámtarifaszám: 73202081; Nyomórugó D-179B-10

Származási ország: DE, German; Nyomórugó D-179B-10
