Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

árlépcsők - Nyomórugó D-179C

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

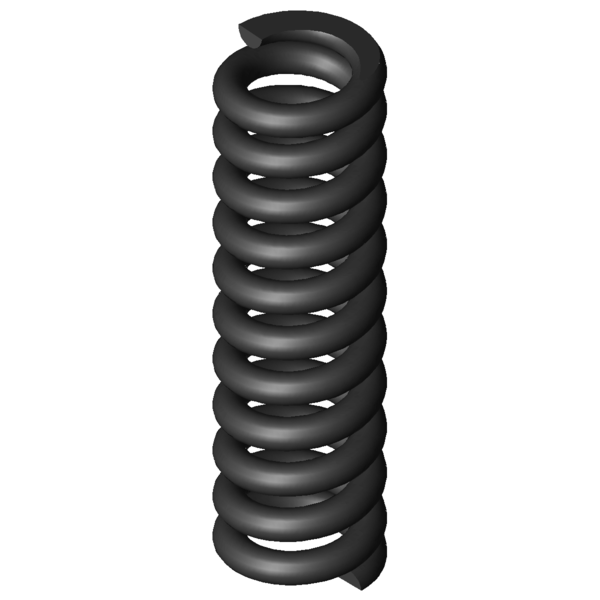

Termékkép Nyomórugó D-179C

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179C

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	4	mm	Átlagos tekervényátmérő
De	5	mm	Tekervény külső átmérője
Dd	2,6	mm	Legnagyobb tüskeátmérő
Dh	5,4	mm	Legkisebb hüvelyátmérő
L0	17,3	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	77,445	N	Legnagyobb rugóerő statikus terhelésnél
Ln	12,68	mm	A rugó legkisebb hossza statikus terhelésnél
sn	4,62	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	67,526	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	13,27	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	1,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	1,716	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	16,756	N/mm	Rugóarány
Gew	0,8972	g	A termék tömege
Fntol	8,99	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	8,84	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,47	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

erő-út-számítás Nyomórugó D-179C

Érdeklődési képlet Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

Érdeklődési képlet Nyomórugó D-179C

Hasonló nyomórugók a Nyomórugó D-179C Tavaszi acél Ø 1 x 4 x 17,3 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179C	EN 10270-1	1	5	17,3	77,445	12,68	4,62	9,5	16,756	100,0 \| 100,0 \| 100,0 \| 100,0
VD-179C	1.4310	1	5	17,3	66,517	12,68	4,62	9,5	14,391	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-109	4,63	20	2,006	EN 10270-1	19,261	10,4	9,6	43,1 \| 80,7 \| 36,5 \| 12,0
D-108	4,63	14	2,95	EN 10270-1	19,251	7,47	6,53	48,1 \| 78,8 \| 47,8 \| 17,6
D-110E	4	18	3,106	EN 10270-1	21,803	10,98	7,02	48,4 \| 79,7 \| 47,0 \| 18,5
D-117C	5	19	3,238	EN 10270-1	32,088	9,09	9,91	50,1 \| 87,0 \| 44,0 \| 19,3
D-117H-60	5,35	20	3,312	EN 10270-1	32,543	10,17	9,83	49,7 \| 85,0 \| 44,5 \| 19,7
D-135	5,8	17,5	3,927	EN 10270-1	31,503	9,48	8,02	53,6 \| 88,4 \| 49,1 \| 23,4
D-141	4,8	19,5	5,216	EN 10270-1	34,034	12,98	6,53	58,9 \| 88,2 \| 57,3 \| 31,1
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	57,6 \| 80,0 \| 59,5 \| 33,4
D-142AD	4,4	20	6,625	EN 10270-1	41,022	13,81	6,19	62,7 \| 84,8 \| 63,8 \| 39,5
D-140	4,8	14	7,671	EN 10270-1	35,783	9,34	4,67	68,0 \| 85,6 \| 72,6 \| 45,7
D-117H-70	4	17	7,825	EN 10270-1	41,836	11,65	5,35	67,1 \| 84,4 \| 70,2 \| 46,6
D-173F	6,3	18	8,05	EN 10270-1	50,652	11,71	6,29	69,8 \| 91,8 \| 69,4 \| 48,0
D-176	6	17	9,588	EN 10270-1	51,117	11,67	5,33	75,8 \| 93,9 \| 76,3 \| 57,2
D-145C	4,5	15,6	15,08	EN 10270-1	63,183	11,41	4,19	88,7 \| 90,1 \| 86,1 \| 90,0
D-179C	5	17,3	16,756	EN 10270-1	77,445	12,68	4,62	100,0 \| 100,0 \| 100,0 \| 100,0
D-180G	5,5	18,9	18,431	EN 10270-1	91,313	13,95	4,95	90,4 \| 91,1 \| 89,1 \| 90,9
D-179B-10	5	16	21,224	EN 10270-1	108,242	10,9	5,1	85,8 \| 97,5 \| 81,1 \| 79,0

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó D-179C

Származási ország: DE, German; Nyomórugó D-179C
