Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

árlépcsők - Nyomórugó D-233T-12

mennyiség	egységár (EUR)
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Nyomórugó Vétel

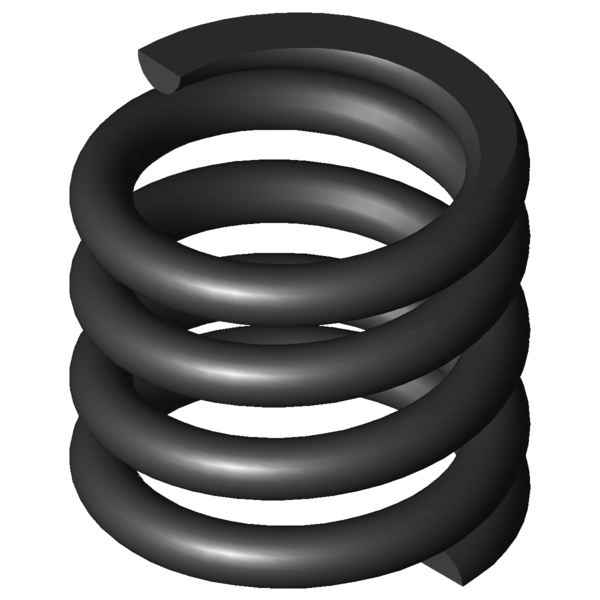

Termékkép Nyomórugó D-233T-12

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-233T-12

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	11,2	mm	Átlagos tekervényátmérő
De	13	mm	Tekervény külső átmérője
Dd	8,9	mm	Legnagyobb tüskeátmérő
Dh	13,6	mm	Legkisebb hüvelyátmérő
L0	12	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	97,13	N	Legnagyobb rugóerő statikus terhelésnél
Ln	8,81	mm	A rugó legkisebb hossza statikus terhelésnél
sn	3,19	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	85,255	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	9,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	2,8	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	4,08	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	2,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	30,448	N/mm	Rugóarány
Gew	3,1849	g	A termék tömege
Fntol	13,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	13,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	F	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

erő-út-számítás Nyomórugó D-233T-12

Érdeklődési képlet Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

Érdeklődési képlet Nyomórugó D-233T-12

Hasonló nyomórugók a Nyomórugó D-233T-12 Tavaszi acél Ø 1,8 x 11,2 x 12 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-233T-12	EN 10270-1	1,8	13	12	97,13	8,81	3,19	2,5	30,448	100,0 \| 100,0 \| 100,0 \| 100,0
VD-233T-12	1.4310	1,8	13	12	82,379	8,85	3,15	2,5	26,152	92,6 \| 100,0 \| 91,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-117R	10,8	13,5	1,855	EN 10270-1	17,618	4	9,5	34,7 \| 72,1 \| 25,9 \| 6,1
D-122A-09	10	12,5	2,144	EN 10270-1	17,791	4,2	8,3	36,0 \| 72,5 \| 28,4 \| 7,0
D-185K	13,75	16	5,66	EN 10270-1	56,031	6,1	9,9	47,7 \| 79,7 \| 45,0 \| 18,6
D-159	9	13	5,685	EN 10270-1	38,738	6,19	6,81	44,8 \| 72,4 \| 43,4 \| 18,7
D-165B	8,7	12	6,376	EN 10270-1	37,226	6,16	5,84	47,2 \| 74,2 \| 46,5 \| 20,9
D-190G	11,25	12	11,054	EN 10270-1	67,872	5,86	6,14	60,8 \| 85,3 \| 60,9 \| 36,3
D-195B	9,25	12	13,879	EN 10270-1	61,329	7,58	4,42	64,5 \| 80,2 \| 67,7 \| 45,6
D-217F-10	14,1	12,5	15,193	EN 10270-1	76,115	7,49	5,01	71,1 \| 92,4 \| 71,0 \| 49,9
D-180R	8,5	12,4	15,515	EN 10270-1	79,854	7,25	5,15	66,4 \| 76,3 \| 72,1 \| 50,9
D-207K-10	11,5	12,75	20,63	EN 10270-1	110,781	7,38	5,37	76,6 \| 88,6 \| 73,5 \| 67,8
D-222A-10	12,7	12,5	21,697	EN 10270-1	110,22	7,42	5,08	80,3 \| 94,2 \| 75,5 \| 71,3
D-207KG	10	14	23,994	EN 10270-1	119,303	9,03	4,97	77,9 \| 82,0 \| 72,8 \| 78,8
D-222H	11,6	14	26,706	EN 10270-1	164,776	7,83	6,17	77,0 \| 87,9 \| 55,3 \| 87,7
D-201	7,55	12	28,42	EN 10270-1	128,479	7,48	4,52	80,8 \| 75,8 \| 73,1 \| 93,4
D-233T-12	13	12	30,448	EN 10270-1	97,13	8,81	3,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-227G	9,6	12	37,257	EN 10270-1	90,535	9,57	2,43	84,7 \| 87,6 \| 84,7 \| 81,7
D-222G	11,6	11,5	38,151	EN 10270-1	157,565	7,37	4,13	80,2 \| 91,3 \| 69,4 \| 79,8
D-207KR	8,5	12,3	42,961	EN 10270-1	144,068	8,95	3,35	78,1 \| 82,1 \| 81,3 \| 70,8
D-233A-05	12	12	44,789	EN 10270-1	167,96	8,25	3,75	79,0 \| 97,4 \| 71,4 \| 68,0
D-234BA-10	11	12,5	54,936	EN 10270-1	207,107	8,73	3,77	71,6 \| 93,5 \| 65,8 \| 55,4
D-262B	10,7	14	70,723	EN 10270-1	148,612	11,9	2,1	64,9 \| 86,0 \| 65,6 \| 43,0
D-232B	8	12	72,768	EN 10270-1	182,327	9,49	2,51	63,8 \| 83,5 \| 66,0 \| 41,9

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó D-233T-12

Származási ország: DE, German; Nyomórugó D-233T-12
