Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

árlépcsők - Nyomórugó D-364R-49

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3621 EUR
175	2,3490 EUR
250	2,3059 EUR
350	2,2597 EUR

Nyomórugó Vétel

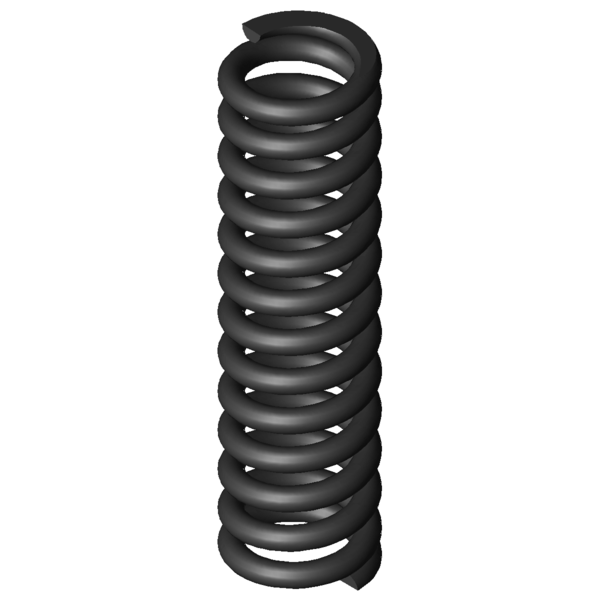

Termékkép Nyomórugó D-364R-49

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-364R-49

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	28	mm	Átlagos tekervényátmérő
De	33,6	mm	Tekervény külső átmérője
Dd	21,4	mm	Legnagyobb tüskeátmérő
Dh	34,8	mm	Legkisebb hüvelyátmérő
L0	125	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1609,108	N	Legnagyobb rugóerő statikus terhelésnél
Ln	84,46	mm	A rugó legkisebb hossza statikus terhelésnél
sn	40,55	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1433,096	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	88,89	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	15,88	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,383	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	11,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	39,687	N/mm	Rugóarány
Gew	231,2001	g	A termék tömege
Fntol	111,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	109	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,13	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

erő-út-számítás Nyomórugó D-364R-49

Érdeklődési képlet Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

Érdeklődési képlet Nyomórugó D-364R-49

Hasonló nyomórugók a Nyomórugó D-364R-49 Tavaszi acél Ø 5,6 x 28 x 125 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-364R-49	EN 10270-1	5,6	33,6	125	1609,108	84,46	40,55	11,5	39,687	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-49	1.4310	5,6	33,6	125	1382,056	84,46	40,55	11,5	34,087	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	41,7 \| 79,4 \| 36,7 \| 9,1
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	41,4 \| 81,7 \| 32,7 \| 9,7
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	44,1 \| 83,1 \| 36,9 \| 12,3
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	47,2 \| 84,5 \| 42,2 \| 14,9
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	49,5 \| 84,9 \| 44,2 \| 19,3
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	54,1 \| 84,6 \| 54,9 \| 22,7
D-327	36	120	9,364	EN 10270-1	667,955	48,66	71,34	53,2 \| 86,9 \| 49,2 \| 23,6
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	58,2 \| 86,9 \| 56,6 \| 31,2
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	58,8 \| 84,6 \| 58,2 \| 33,7
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	68,9 \| 91,0 \| 68,6 \| 47,0
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	75,0 \| 95,5 \| 74,7 \| 54,8
D-359A-04	34	107	26,107	EN 10270-1	1030,618	67,52	39,48	79,2 \| 91,2 \| 80,7 \| 65,8
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	88,6 \| 92,9 \| 90,7 \| 82,1
D-364R-08	39	127	36,005	EN 10270-1	1843,433	75,8	51,2	89,2 \| 93,7 \| 83,2 \| 90,7
D-364R-49	33,6	125	39,687	EN 10270-1	1609,108	84,46	40,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-08	39	127	58,019	EN 10270-1	1958,865	93,24	33,76	80,2 \| 89,4 \| 82,7 \| 68,4
D-364R-13	32	125	65,321	EN 10270-1	2296,468	89,84	35,16	78,4 \| 96,2 \| 78,4 \| 60,8
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	77,5 \| 94,4 \| 77,8 \| 60,1
D-389Q	34	107	130,811	EN 10270-1	2402,474	88,63	18,37	58,2 \| 88,1 \| 56,1 \| 30,3

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó D-364R-49

Származási ország: DE, German; Nyomórugó D-364R-49
