Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

árlépcsők - Nyomórugó VD-364R-49

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

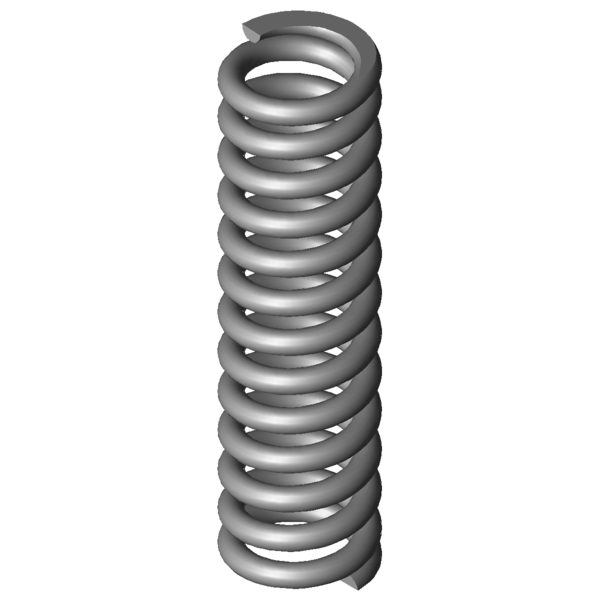

Termékkép Nyomórugó VD-364R-49

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-49

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	28	mm	Átlagos tekervényátmérő
De	33,6	mm	Tekervény külső átmérője
Dd	21,4	mm	Legnagyobb tüskeátmérő
Dh	34,8	mm	Legkisebb hüvelyátmérő
L0	125	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1382,056	N	Legnagyobb rugóerő statikus terhelésnél
Ln	84,46	mm	A rugó legkisebb hossza statikus terhelésnél
sn	40,55	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1230,88	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	88,89	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	9,24	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,383	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	11,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	34,087	N/mm	Rugóarány
Gew	231,2001	g	A termék tömege
Fntol	111,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	109	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,13	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

erő-út-számítás Nyomórugó VD-364R-49

Érdeklődési képlet Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

Érdeklődési képlet Nyomórugó VD-364R-49

Hasonló nyomórugók a Nyomórugó VD-364R-49 Rozsdamentes acél Ø 5,6 x 28 x 125 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-49	1.4310	5,6	33,6	125	1382,056	84,46	40,55	11,5	34,087	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-49	EN 10270-1	5,6	33,6	125	1609,108	84,46	40,55	11,5	39,687	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	41,7 \| 79,4 \| 36,7 \| 9,1
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	41,4 \| 81,7 \| 32,7 \| 9,7
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	48,8 \| 81,5 \| 48,6 \| 16,2
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	53,7 \| 84,7 \| 56,8 \| 19,6
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	55,0 \| 84,2 \| 55,2 \| 25,5
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	54,1 \| 84,6 \| 54,9 \| 22,7
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	53,2 \| 86,9 \| 49,2 \| 23,6
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	58,2 \| 86,9 \| 56,6 \| 31,2
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	58,8 \| 84,6 \| 58,2 \| 33,7
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	74,9 \| 90,0 \| 72,4 \| 62,1
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	75,0 \| 95,5 \| 74,7 \| 54,8
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	79,2 \| 91,2 \| 80,7 \| 65,8
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	88,6 \| 92,9 \| 90,7 \| 82,1
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	89,8 \| 94,5 \| 91,7 \| 83,3
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	72,3 \| 90,0 \| 75,1 \| 51,7
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	78,4 \| 96,2 \| 78,4 \| 60,8
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	77,5 \| 94,4 \| 77,8 \| 60,1
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	58,2 \| 88,1 \| 56,1 \| 30,3

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó VD-364R-49

Származási ország: DE, German; Nyomórugó VD-364R-49
