Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

árlépcsők - Nyomórugó VD-364R-13

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

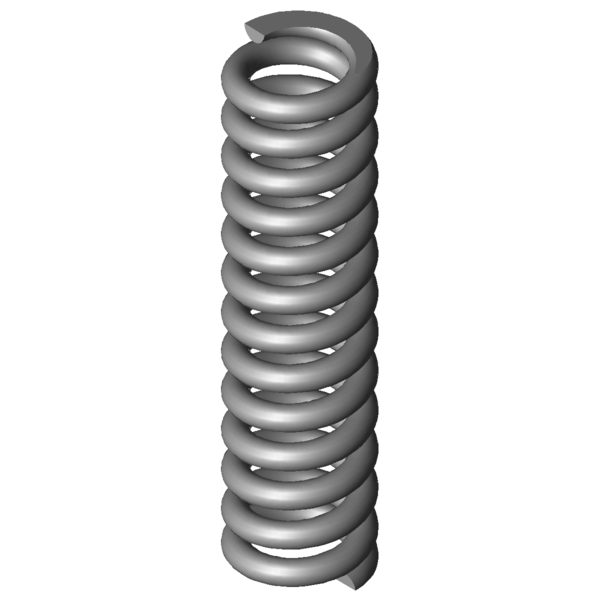

Termékkép Nyomórugó VD-364R-13

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-13

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	26	mm	Átlagos tekervényátmérő
De	32	mm	Tekervény külső átmérője
Dd	19	mm	Legnagyobb tüskeátmérő
Dh	32,9	mm	Legkisebb hüvelyátmérő
L0	125	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1972,426	N	Legnagyobb rugóerő statikus terhelésnél
Ln	89,84	mm	A rugó legkisebb hossza statikus terhelésnél
sn	35,16	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1691,541	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	94,85	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	6,13	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,348	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	11,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	56,104	N/mm	Rugóarány
Gew	246,4506	g	A termék tömege
Fntol	168	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	159	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,4	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,06	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

erő-út-számítás Nyomórugó VD-364R-13

Érdeklődési képlet Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

Érdeklődési képlet Nyomórugó VD-364R-13

Hasonló nyomórugók a Nyomórugó VD-364R-13 Rozsdamentes acél Ø 6 x 26 x 125 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-13	1.4310	6	32	125	1972,426	89,84	35,16	11,5	56,104	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-13	EN 10270-1	6	32	125	2296,468	89,84	35,16	11,5	65,321	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-302A	28,2	135	3,174	1.4310	184,287	76,94	58,06	39,5 \| 78,0 \| 35,0 \| 5,7
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	37,1 \| 78,9 \| 26,5 \| 5,9
VD-301A	28,2	113	4,35	1.4310	239,774	57,88	55,12	41,0 \| 77,3 \| 38,0 \| 7,8
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	39,2 \| 78,0 \| 31,4 \| 8,4
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	51,3 \| 84,5 \| 55,6 \| 13,8
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	45,8 \| 83,9 \| 39,2 \| 14,3
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	50,3 \| 86,8 \| 45,2 \| 18,9
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	50,3 \| 84,5 \| 46,1 \| 20,4
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	61,5 \| 92,0 \| 59,4 \| 33,3
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	64,9 \| 87,7 \| 67,0 \| 40,0
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	61,0 \| 88,4 \| 48,3 \| 46,2
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	71,2 \| 92,4 \| 71,2 \| 49,9
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	78,4 \| 96,2 \| 78,4 \| 60,8
VD-364R	28	136	45,35	1.4310	1319,009	106,92	29,08	82,0 \| 90,4 \| 74,8 \| 80,9
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	91,7 \| 93,6 \| 82,4 \| 98,9
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	70,8 \| 88,5 \| 73,9 \| 49,9

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-364R-13

Származási ország: DE, German; Nyomórugó VD-364R-13
