Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

árlépcsők - Nyomórugó VD-364R-08

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

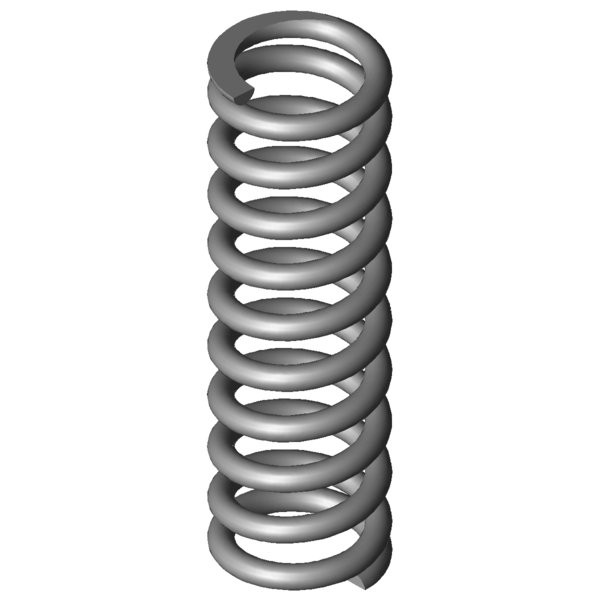

Termékkép Nyomórugó VD-364R-08

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-08

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	127	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1629,703	N	Legnagyobb rugóerő statikus terhelésnél
Ln	74,3	mm	A rugó legkisebb hossza statikus terhelésnél
sn	52,7	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1290,774	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	85,26	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,84	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,851	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,75	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	30,924	N/mm	Rugóarány
Gew	234,1654	g	A termék tömege
Fntol	105	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	100	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,03	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

erő-út-számítás Nyomórugó VD-364R-08

Érdeklődési képlet Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

Érdeklődési képlet Nyomórugó VD-364R-08

Hasonló nyomórugók a Nyomórugó VD-364R-08 Rozsdamentes acél Ø 5,8 x 33,2 x 127 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-08	1.4310	5,8	39	127	1629,703	74,3	52,7	8,75	30,924	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-08	EN 10270-1	5,8	39	127	1843,433	75,8	51,2	8,75	36,005	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	41,7 \| 81,3 \| 35,3 \| 8,4
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	42,6 \| 79,8 \| 37,4 \| 10,7
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	49,8 \| 83,8 \| 49,1 \| 16,4
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	52,0 \| 86,0 \| 48,8 \| 21,2
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	55,3 \| 85,3 \| 54,5 \| 26,0
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	58,6 \| 87,8 \| 59,9 \| 28,1
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	60,0 \| 90,2 \| 59,1 \| 30,7
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	66,1 \| 89,8 \| 68,5 \| 40,0
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	74,9 \| 91,1 \| 73,0 \| 60,4
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	78,8 \| 93,9 \| 79,4 \| 62,9
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	77,1 \| 89,2 \| 78,6 \| 63,5
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	84,0 \| 94,0 \| 65,3 \| 92,6
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	81,4 \| 93,7 \| 71,1 \| 79,4
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	90,4 \| 95,1 \| 92,0 \| 84,0
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	94,5 \| 96,9 \| 95,4 \| 91,4
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	88,4 \| 93,7 \| 80,9 \| 90,7
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	86,6 \| 93,4 \| 86,5 \| 80,0
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	73,3 \| 90,7 \| 75,6 \| 53,8
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	78,2 \| 92,3 \| 79,8 \| 62,5
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	79,3 \| 95,5 \| 80,5 \| 62,1
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	75,3 \| 92,4 \| 77,5 \| 56,2
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	74,1 \| 92,4 \| 74,7 \| 55,1
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	69,1 \| 89,0 \| 68,0 \| 50,2
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	57,3 \| 87,7 \| 55,3 \| 28,8
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	57,7 \| 84,0 \| 60,2 \| 28,8

Hasonló fémrugók száma: 25
