Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

árlépcsők - Nyomórugó VD-364R-07

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Nyomórugó Vétel

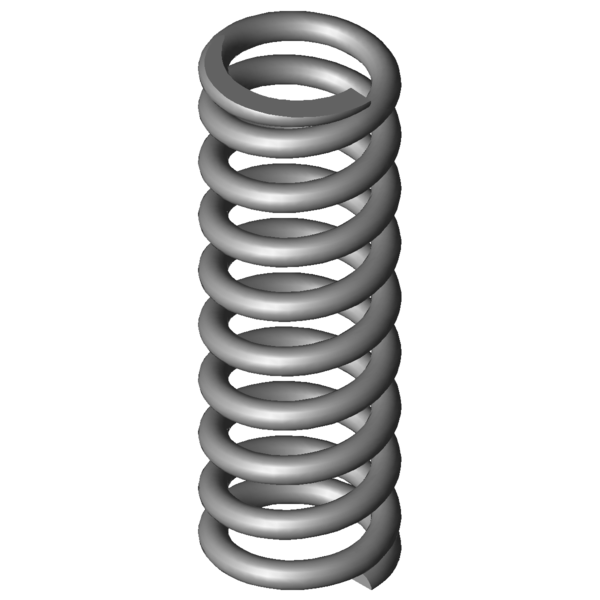

Termékkép Nyomórugó VD-364R-07

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-07

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	115	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1623,518	N	Legnagyobb rugóerő statikus terhelésnél
Ln	67	mm	A rugó legkisebb hossza statikus terhelésnél
sn	48	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1290,697	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	76,84	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,17	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,65	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	33,823	N/mm	Rugóarány
Gew	217,8283	g	A termék tömege
Fntol	105	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	100	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,88	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

erő-út-számítás Nyomórugó VD-364R-07

Érdeklődési képlet Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

Érdeklődési képlet Nyomórugó VD-364R-07

Hasonló nyomórugók a Nyomórugó VD-364R-07 Rozsdamentes acél Ø 5,8 x 33,2 x 115 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-07	1.4310	5,8	39	115	1623,518	67	48	8	33,823	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-07	EN 10270-1	5,8	39	115	1839,045	68,3	46,7	8	39,38	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-13	37	131	2,121	1.4310	195,254	38,96	92,04	38,8 \| 78,1 \| 32,1 \| 6,3
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	39,9 \| 79,2 \| 32,9 \| 7,7
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	42,3 \| 76,8 \| 40,9 \| 9,1
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	48,8 \| 80,1 \| 49,9 \| 16,4
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	50,0 \| 83,0 \| 48,2 \| 18,8
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	49,5 \| 83,0 \| 45,9 \| 19,4
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	53,6 \| 85,7 \| 51,3 \| 23,8
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	57,5 \| 90,9 \| 56,0 \| 25,7
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	62,0 \| 89,5 \| 62,9 \| 33,7
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	76,1 \| 92,2 \| 78,0 \| 58,0
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	74,5 \| 88,8 \| 68,4 \| 66,3
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	81,5 \| 96,8 \| 75,1 \| 72,6
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	84,7 \| 92,1 \| 87,1 \| 74,9
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	94,5 \| 96,9 \| 95,4 \| 91,4
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	83,4 \| 94,5 \| 64,6 \| 91,1
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	91,4 \| 96,2 \| 90,4 \| 87,5
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	82,2 \| 95,3 \| 83,0 \| 68,3
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	81,2 \| 92,4 \| 83,4 \| 67,9
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	78,8 \| 87,8 \| 81,8 \| 66,9
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	79,1 \| 95,5 \| 80,4 \| 61,4
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	72,4 \| 91,8 \| 70,4 \| 54,9
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	60,1 \| 87,0 \| 61,7 \| 31,5
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	58,2 \| 84,6 \| 58,6 \| 31,5
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	58,8 \| 87,7 \| 58,5 \| 30,1

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-364R-07

Származási ország: DE, German; Nyomórugó VD-364R-07
