Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

árlépcsők - Nyomórugó VD-364R-06

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Nyomórugó Vétel

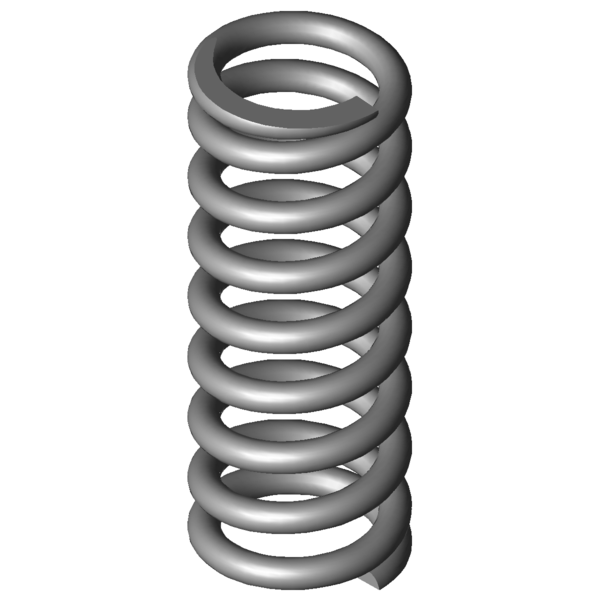

Termékkép Nyomórugó VD-364R-06

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-06

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	102	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1565,535	N	Legnagyobb rugóerő statikus terhelésnél
Ln	61,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	40,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1290,697	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	68,61	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	6,27	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,743	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	7	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	38,655	N/mm	Rugóarány
Gew	196,0455	g	A termék tömege
Fntol	107	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	101	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,69	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

erő-út-számítás Nyomórugó VD-364R-06

Érdeklődési képlet Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

Érdeklődési képlet Nyomórugó VD-364R-06

Hasonló nyomórugók a Nyomórugó VD-364R-06 Rozsdamentes acél Ø 5,8 x 33,2 x 102 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-06	1.4310	5,8	39	102	1565,535	61,5	40,5	7	38,655	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-06	EN 10270-1	5,8	39	102	1845,233	61	41	7	45,006	92,6 \| 100,0 \| 91,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288K-12	33	100	2,441	1.4310	160,729	34,15	65,85	39,7 \| 77,0 \| 35,9 \| 6,3
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	42,0 \| 77,3 \| 40,1 \| 8,5
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	47,3 \| 83,5 \| 44,1 \| 14,3
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	48,2 \| 84,9 \| 43,3 \| 16,5
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	54,2 \| 83,8 \| 57,9 \| 20,8
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	53,3 \| 87,1 \| 50,4 \| 22,5
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	71,3 \| 91,3 \| 71,7 \| 50,8
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	68,8 \| 91,1 \| 64,5 \| 50,8
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	68,6 \| 93,8 \| 58,0 \| 53,9
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	74,9 \| 89,6 \| 77,0 \| 58,0
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	79,6 \| 94,2 \| 81,2 \| 63,5
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	80,8 \| 95,9 \| 81,0 \| 65,5
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	91,4 \| 96,2 \| 90,4 \| 87,5
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	88,6 \| 98,2 \| 71,6 \| 96,0
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	91,4 \| 95,8 \| 92,6 \| 85,7
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	86,9 \| 94,3 \| 88,4 \| 78,1
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	82,2 \| 91,8 \| 84,7 \| 70,2
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	72,1 \| 91,2 \| 56,3 \| 68,9
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	78,3 \| 95,5 \| 76,7 \| 62,8
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	74,8 \| 90,8 \| 76,6 \| 57,0
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	70,3 \| 91,3 \| 64,3 \| 55,4
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	61,8 \| 86,0 \| 63,5 \| 36,0
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	61,2 \| 88,5 \| 60,6 \| 34,4

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-364R-06

Származási ország: DE, German; Nyomórugó VD-364R-06
