Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

árlépcsők - Nyomórugó VD-364R-82

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Nyomórugó Vétel

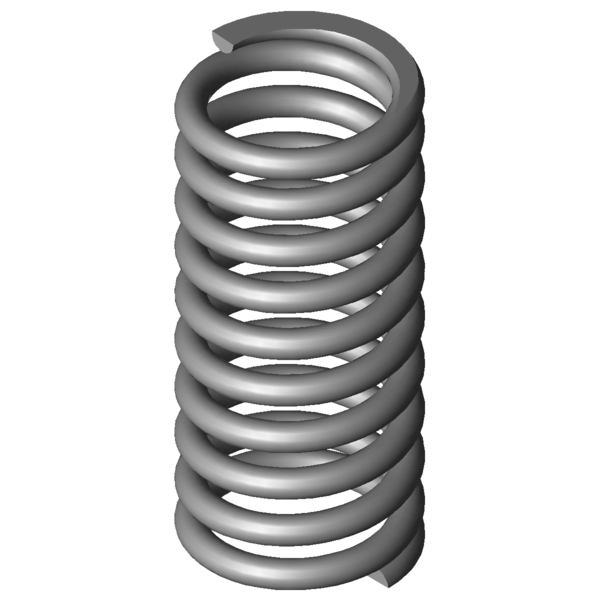

Termékkép Nyomórugó VD-364R-82

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-82

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46	mm	Tekervény külső átmérője
Dd	32,9	mm	Legnagyobb tüskeátmérő
Dh	47,2	mm	Legkisebb hüvelyátmérő
L0	102	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	635,79	N	Legnagyobb rugóerő statikus terhelésnél
Ln	71,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	30,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	547,197	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	75,75	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	25,34	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,294	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	20,846	N/mm	Rugóarány
Gew	294,8981	g	A termék tömege
Fntol	69,25	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	67,15	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,37	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

erő-út-számítás Nyomórugó VD-364R-82

Érdeklődési képlet Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

Érdeklődési képlet Nyomórugó VD-364R-82

Hasonló nyomórugók a Nyomórugó VD-364R-82 Rozsdamentes acél Ø 6 x 40 x 102 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-82	1.4310	6	46	102	635,79	71,5	30,5	8,5	20,846	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-82	EN 10270-1	6	46	102	740,242	71,5	30,5	8,5	24,27	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	39,1 \| 80,2 \| 29,2 \| 8,0
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	39,5 \| 79,3 \| 30,4 \| 8,9
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	40,8 \| 77,4 \| 34,5 \| 10,7
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	43,4 \| 80,3 \| 36,6 \| 13,4
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	51,4 \| 86,5 \| 46,3 \| 21,4
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	52,6 \| 83,0 \| 50,2 \| 24,6
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	52,5 \| 79,3 \| 51,6 \| 26,6
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	57,9 \| 86,5 \| 56,7 \| 30,5
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	59,9 \| 86,0 \| 60,4 \| 33,2
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	62,9 \| 88,3 \| 62,2 \| 38,2
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	65,1 \| 89,5 \| 64,6 \| 41,1
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	74,3 \| 91,3 \| 77,1 \| 54,7
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	78,0 \| 91,6 \| 67,9 \| 74,5
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	84,9 \| 92,6 \| 71,1 \| 91,0
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	77,7 \| 94,3 \| 56,4 \| 82,3
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	90,3 \| 97,5 \| 91,1 \| 82,3
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	76,0 \| 94,3 \| 77,5 \| 56,2
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	68,6 \| 93,8 \| 58,0 \| 53,9
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	70,1 \| 94,3 \| 62,8 \| 53,2
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	67,8 \| 88,3 \| 71,7 \| 43,4
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	62,7 \| 92,8 \| 54,1 \| 41,2
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	62,0 \| 91,4 \| 60,8 \| 33,9
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	57,0 \| 86,6 \| 56,3 \| 28,0
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	53,0 \| 86,4 \| 52,3 \| 20,5
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	50,4 \| 86,3 \| 45,5 \| 19,4

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-364R-82

Származási ország: DE, German; Nyomórugó VD-364R-82
