Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

árlépcsők - Nyomórugó VD-314

mennyiség	egységár (EUR)
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Nyomórugó Vétel

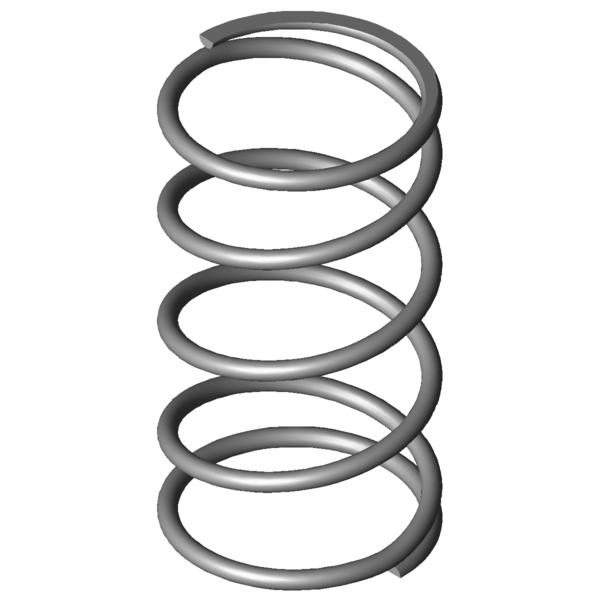

Termékkép Nyomórugó VD-314

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-314

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	54	mm	Tekervény külső átmérője
Dd	44,8	mm	Legnagyobb tüskeátmérő
Dh	56,2	mm	Legkisebb hüvelyátmérő
L0	99	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	370,272	N	Legnagyobb rugóerő statikus terhelésnél
Ln	26,68	mm	A rugó legkisebb hossza statikus terhelésnél
sn	72,32	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	340,736	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	32,45	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	12,1	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	27,143	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,12	N/mm	Rugóarány
Gew	85,8169	g	A termék tömege
Fntol	25,11	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	24,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,13	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AD	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

erő-út-számítás Nyomórugó VD-314

Érdeklődési képlet Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

Érdeklődési képlet Nyomórugó VD-314

Hasonló nyomórugók a Nyomórugó VD-314 Rozsdamentes acél Ø 4 x 50 x 99 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-314	1.4310	4	54	99	370,272	26,68	72,32	3,5	5,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-314	EN 10270-1	4	54	99	431,102	26,68	72,32	3,5	5,961	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	56,9 \| 83,8 \| 59,2 \| 27,6
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	59,7 \| 84,7 \| 62,0 \| 32,5
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	69,7 \| 85,4 \| 65,8 \| 57,9
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	67,0 \| 87,2 \| 70,2 \| 43,4
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	91,2 \| 92,7 \| 93,4 \| 87,3
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	100,0 \| 100,0 \| 100,0 \| 100,0
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	87,4 \| 91,9 \| 89,9 \| 80,5
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	83,6 \| 90,0 \| 86,9 \| 73,9
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	78,1 \| 89,4 \| 80,6 \| 64,4
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	75,6 \| 89,1 \| 78,1 \| 59,7
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	65,7 \| 89,8 \| 50,1 \| 57,3
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	55,1 \| 82,4 \| 54,1 \| 28,8
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	66,1 \| 90,9 \| 66,4 \| 41,0
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	61,6 \| 85,9 \| 62,6 \| 36,2
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	60,1 \| 85,9 \| 61,4 \| 33,0
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	56,0 \| 86,5 \| 54,5 \| 27,0
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	54,1 \| 85,1 \| 51,8 \| 25,5
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	54,9 \| 81,8 \| 57,3 \| 25,5
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	52,6 \| 83,0 \| 50,2 \| 24,6
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	48,4 \| 79,7 \| 45,3 \| 20,2
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	48,0 \| 82,8 \| 45,0 \| 16,2

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó VD-314

Származási ország: DE, German; Nyomórugó VD-314
