Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

árlépcsők - Nyomórugó VD-364R-42

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

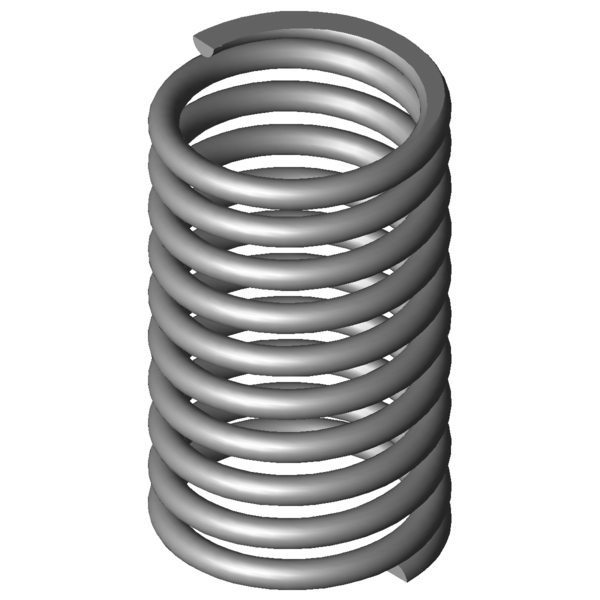

Termékkép Nyomórugó VD-364R-42

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-42

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	48,4	mm	Átlagos tekervényátmérő
De	54	mm	Tekervény külső átmérője
Dd	41,4	mm	Legnagyobb tüskeátmérő
Dh	55,5	mm	Legkisebb hüvelyátmérő
L0	92	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	206,319	N	Legnagyobb rugóerő statikus terhelésnél
Ln	68,89	mm	A rugó legkisebb hossza statikus terhelésnél
sn	23,11	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	161,259	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	73,94	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	18,06	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,165	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	8,929	N/mm	Rugóarány
Gew	310,8357	g	A termék tömege
Fntol	38,74	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	37,08	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

erő-út-számítás Nyomórugó VD-364R-42

Érdeklődési képlet Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

Érdeklődési képlet Nyomórugó VD-364R-42

Hasonló nyomórugók a Nyomórugó VD-364R-42 Rozsdamentes acél Ø 5,6 x 48,4 x 92 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-42	1.4310	5,6	54	92	206,319	68,89	23,11	8,5	8,929	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-42	EN 10270-1	5,6	54	92	240,214	68,89	23,11	8,5	10,396	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	41,5 \| 74,8 \| 36,6 \| 13,3
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	44,7 \| 77,3 \| 40,9 \| 15,8
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	44,4 \| 76,5 \| 40,5 \| 16,1
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	45,3 \| 74,0 \| 44,0 \| 17,7
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	47,3 \| 75,8 \| 47,6 \| 18,6
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	52,5 \| 79,4 \| 53,3 \| 24,9
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	64,8 \| 80,0 \| 67,3 \| 47,0
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	62,0 \| 83,8 \| 52,0 \| 50,1
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	65,7 \| 89,8 \| 50,1 \| 57,3
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	63,1 \| 88,1 \| 43,8 \| 57,3
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	72,3 \| 86,1 \| 55,8 \| 75,0
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	75,4 \| 93,2 \| 44,1 \| 89,1
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	81,6 \| 92,9 \| 55,8 \| 96,0
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	100,0 \| 100,0 \| 100,0 \| 100,0
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	77,1 \| 88,7 \| 47,4 \| 95,1
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	67,3 \| 93,3 \| 37,3 \| 71,4
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	64,8 \| 93,7 \| 37,4 \| 63,2
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	60,6 \| 89,7 \| 34,6 \| 57,5
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	61,3 \| 92,8 \| 41,0 \| 50,3
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	60,2 \| 95,7 \| 37,8 \| 47,1
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	57,7 \| 91,4 \| 35,7 \| 45,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	60,2 \| 94,2 \| 41,7 \| 44,5
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	62,2 \| 89,6 \| 54,1 \| 42,8
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	62,0 \| 88,9 \| 61,9 \| 35,2
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	51,7 \| 90,6 \| 36,1 \| 28,3
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	50,6 \| 90,8 \| 38,2 \| 22,8
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	51,1 \| 89,8 \| 45,0 \| 18,6
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	48,8 \| 85,7 \| 43,6 \| 17,1
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	49,5 \| 86,1 \| 51,8 \| 10,6

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-364R-42

Származási ország: DE, German; Nyomórugó VD-364R-42
