Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

árlépcsők - Nyomórugó VD-263W

mennyiség	egységár (EUR)
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Nyomórugó Vétel

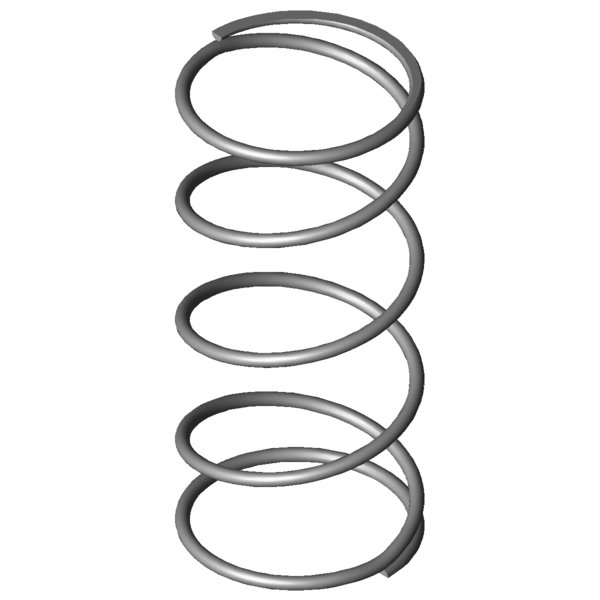

Termékkép Nyomórugó VD-263W

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-263W

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	39,5	mm	Átlagos tekervényátmérő
De	42	mm	Tekervény külső átmérője
Dd	36,1	mm	Legnagyobb tüskeátmérő
Dh	44,4	mm	Legkisebb hüvelyátmérő
L0	91,7	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	116,938	N	Legnagyobb rugóerő statikus terhelésnél
Ln	17,9	mm	A rugó legkisebb hossza statikus terhelésnél
sn	73,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	113,645	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	19,98	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	20,02	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	25,486	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,585	N/mm	Rugóarány
Gew	26,4826	g	A termék tömege
Fntol	9,93	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	9,88	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,28	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	K	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

erő-út-számítás Nyomórugó VD-263W

Érdeklődési képlet Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

Érdeklődési képlet Nyomórugó VD-263W

Hasonló nyomórugók a Nyomórugó VD-263W Rozsdamentes acél Ø 2,5 x 39,5 x 91,7 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263W	1.4310	2,5	42	91,7	116,938	17,9	73,8	3,5	1,585	100,0 \| 100,0 \| 100,0 \| 100,0
D-263W	EN 10270-1	2,5	42	91,7	136,149	17,9	73,8	3,5	1,845	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263D-13	42	75	0,26	1.4310	6,984	48,15	26,85	42,5 \| 89,9 \| 21,2 \| 16,4
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	83,8 \| 95,4 \| 81,0 \| 74,9
VD-263E	38	86,6	1,276	1.4310	90,204	15,93	70,67	86,0 \| 91,0 \| 86,4 \| 80,6
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	82,8 \| 93,5 \| 64,3 \| 90,6
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	85,5 \| 90,1 \| 73,4 \| 92,9
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	81,6 \| 88,9 \| 84,7 \| 71,3
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	69,2 \| 88,8 \| 70,3 \| 48,3
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	63,9 \| 88,3 \| 64,6 \| 38,7
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	59,0 \| 86,1 \| 59,8 \| 31,1
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	58,3 \| 87,8 \| 58,5 \| 28,6
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	55,7 \| 81,8 \| 60,3 \| 24,9
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	49,5 \| 82,6 \| 46,1 \| 19,7
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	43,0 \| 79,4 \| 37,7 \| 11,8
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	44,3 \| 79,8 \| 42,8 \| 10,2
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	40,8 \| 76,9 \| 35,3 \| 10,2
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	41,1 \| 77,5 \| 37,3 \| 8,4
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	39,6 \| 78,5 \| 32,1 \| 8,1
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	40,9 \| 78,5 \| 38,1 \| 6,3
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	35,5 \| 74,0 \| 26,3 \| 6,3
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	35,0 \| 75,4 \| 25,4 \| 4,3

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó VD-263W

Származási ország: DE, German; Nyomórugó VD-263W
