Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

árlépcsők - Nyomórugó VD-313G

mennyiség	egységár (EUR)
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Nyomórugó Vétel

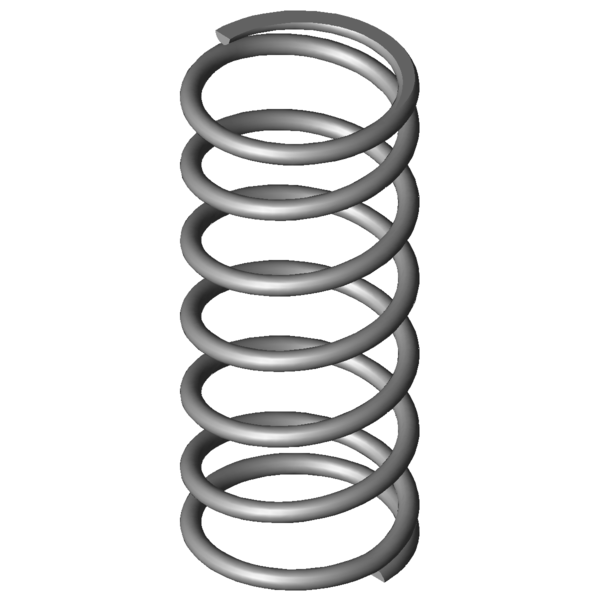

Termékkép Nyomórugó VD-313G

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313G

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	36,4	mm	Átlagos tekervényátmérő
De	40	mm	Tekervény külső átmérője
Dd	31,8	mm	Legnagyobb tüskeátmérő
Dh	41,6	mm	Legkisebb hüvelyátmérő
L0	92,8	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	336,773	N	Legnagyobb rugóerő statikus terhelésnél
Ln	32,02	mm	A rugó legkisebb hossza statikus terhelésnél
sn	60,78	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	322,847	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	34,53	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	14,43	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	16,218	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,541	N/mm	Rugóarány
Gew	69,0062	g	A termék tömege
Fntol	21,12	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	20,87	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,36	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

erő-út-számítás Nyomórugó VD-313G

Érdeklődési képlet Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

Érdeklődési képlet Nyomórugó VD-313G

Hasonló nyomórugók a Nyomórugó VD-313G Rozsdamentes acél Ø 3,6 x 36,4 x 92,8 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313G	1.4310	3,6	40	92,8	336,773	32,02	60,78	5,5	5,541	100,0 \| 100,0 \| 100,0 \| 100,0
D-313G	EN 10270-1	3,6	40	92,8	392,101	32,02	60,78	5,5	6,451	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	53,8 \| 83,4 \| 56,5 \| 21,4
VD-263E	38	86,6	1,276	1.4310	90,204	15,93	70,67	54,2 \| 83,1 \| 56,4 \| 23,0
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	56,9 \| 93,3 \| 51,6 \| 25,9
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	59,0 \| 92,0 \| 58,5 \| 26,6
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	58,3 \| 87,8 \| 58,5 \| 28,6
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	75,8 \| 89,9 \| 78,3 \| 59,2
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	81,1 \| 89,4 \| 80,2 \| 73,6
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	83,6 \| 89,9 \| 86,8 \| 73,9
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	92,5 \| 90,8 \| 94,9 \| 91,9
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	82,3 \| 92,7 \| 84,0 \| 70,3
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	82,0 \| 93,0 \| 84,0 \| 68,9
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	64,3 \| 87,2 \| 64,3 \| 41,3
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	61,9 \| 86,0 \| 63,9 \| 35,7
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	56,2 \| 82,6 \| 56,8 \| 29,2
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	56,4 \| 87,7 \| 53,3 \| 28,2
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	53,3 \| 83,9 \| 54,0 \| 21,9
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	49,6 \| 83,9 \| 45,1 \| 19,8
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	46,0 \| 83,4 \| 39,7 \| 14,9
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	47,3 \| 83,5 \| 44,1 \| 14,3
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	45,5 \| 80,2 \| 42,2 \| 14,1
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	45,8 \| 85,2 \| 40,0 \| 12,3
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	43,2 \| 79,1 \| 39,3 \| 11,2
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	42,2 \| 80,5 \| 35,3 \| 10,8
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	40,9 \| 81,5 \| 31,4 \| 9,9

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-313G

Származási ország: DE, German; Nyomórugó VD-313G
