Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

árlépcsők - Nyomórugó VD-381

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Nyomórugó Vétel

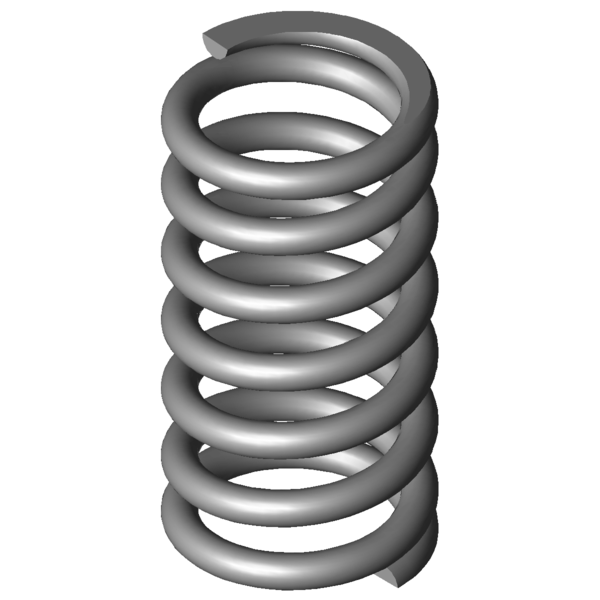

Termékkép Nyomórugó VD-381

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-381

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46,3	mm	Tekervény külső átmérője
Dd	32,7	mm	Legnagyobb tüskeátmérő
Dh	47,5	mm	Legkisebb hüvelyátmérő
L0	90	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1456,3	N	Legnagyobb rugóerő statikus terhelésnél
Ln	52,81	mm	A rugó legkisebb hossza statikus terhelésnél
sn	37,19	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1347,449	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	55,59	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,52	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,218	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	39,159	N/mm	Rugóarány
Gew	232,2323	g	A termék tömege
Fntol	100	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	98,8	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,65	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

erő-út-számítás Nyomórugó VD-381

Érdeklődési képlet Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

Érdeklődési képlet Nyomórugó VD-381

Hasonló nyomórugók a Nyomórugó VD-381 Rozsdamentes acél Ø 6,3 x 40 x 90 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-381	1.4310	6,3	46,3	90	1456,3	52,81	37,19	5,5	39,159	100,0 \| 100,0 \| 100,0 \| 100,0
D-381	EN 10270-1	6,3	46,3	90	1695,55	52,81	37,19	5,5	45,592	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	42,7 \| 78,4 \| 39,2 \| 10,5
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	44,6 \| 80,8 \| 42,4 \| 10,7
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	43,8 \| 81,8 \| 38,1 \| 11,4
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	45,5 \| 83,1 \| 40,5 \| 13,1
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	45,5 \| 80,2 \| 42,2 \| 14,1
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	46,5 \| 81,4 \| 41,9 \| 16,3
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	55,7 \| 88,9 \| 56,4 \| 21,9
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	50,6 \| 90,8 \| 38,2 \| 22,8
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	64,4 \| 90,3 \| 63,4 \| 39,7
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	65,9 \| 88,5 \| 69,7 \| 39,7
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	71,0 \| 93,9 \| 70,6 \| 48,4
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	70,1 \| 94,3 \| 62,8 \| 53,2
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	78,0 \| 88,7 \| 80,6 \| 64,7
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	72,4 \| 96,7 \| 55,9 \| 64,7
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	90,6 \| 91,7 \| 93,3 \| 86,8
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	88,7 \| 93,8 \| 90,7 \| 81,5
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	83,5 \| 90,4 \| 82,8 \| 77,4
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	74,3 \| 92,4 \| 60,8 \| 69,8
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	75,3 \| 92,0 \| 76,3 \| 57,7
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	72,7 \| 92,4 \| 69,5 \| 56,1
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	64,1 \| 91,7 \| 62,1 \| 38,5

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó VD-381

Származási ország: DE, German; Nyomórugó VD-381
