Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

árlépcsők - Nyomórugó VD-364R-05

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Nyomórugó Vétel

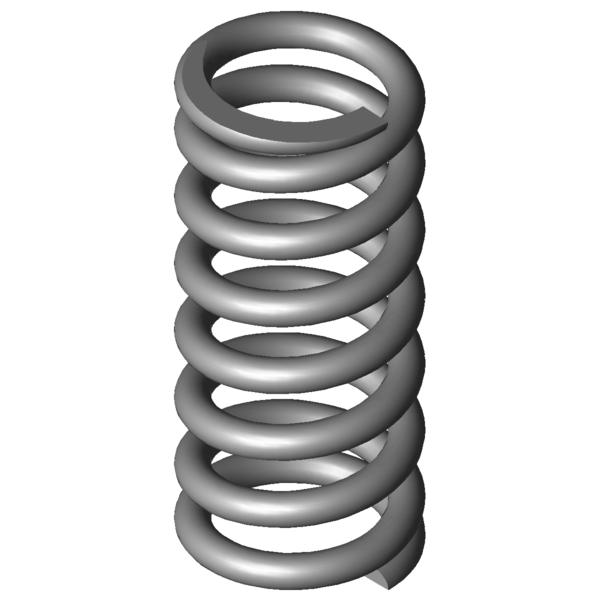

Termékkép Nyomórugó VD-364R-05

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-05

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	89	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1628,027	N	Legnagyobb rugóerő statikus terhelésnél
Ln	52,9	mm	A rugó legkisebb hossza statikus terhelésnél
sn	36,1	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1290,246	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	60,39	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	5,38	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,867	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	6	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	45,098	N/mm	Rugóarány
Gew	174,2626	g	A termék tömege
Fntol	110	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	101	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

erő-út-számítás Nyomórugó VD-364R-05

Érdeklődési képlet Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

Érdeklődési képlet Nyomórugó VD-364R-05

Hasonló nyomórugók a Nyomórugó VD-364R-05 Rozsdamentes acél Ø 5,8 x 33,2 x 89 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-05	1.4310	5,8	39	89	1628,027	52,9	36,1	6	45,098	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-05	EN 10270-1	5,8	39	89	1837,732	54	35	6	52,507	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	44,1 \| 81,6 \| 39,4 \| 11,3
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	45,8 \| 85,2 \| 40,0 \| 12,3
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	48,8 \| 79,9 \| 49,0 \| 17,5
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	52,1 \| 86,0 \| 52,4 \| 17,8
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	56,1 \| 83,5 \| 57,2 \| 27,6
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	59,6 \| 86,8 \| 62,1 \| 29,7
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	60,9 \| 88,7 \| 59,4 \| 34,5
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	68,1 \| 91,9 \| 68,9 \| 43,5
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	74,3 \| 91,6 \| 75,0 \| 56,2
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	74,9 \| 90,8 \| 71,8 \| 62,2
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	68,5 \| 88,8 \| 69,1 \| 47,7
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	84,1 \| 95,2 \| 74,7 \| 82,3
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	91,4 \| 95,8 \| 92,6 \| 85,7
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	90,6 \| 91,7 \| 93,3 \| 86,8
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	88,7 \| 94,7 \| 90,4 \| 80,9
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	77,8 \| 95,3 \| 57,8 \| 80,4
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	81,0 \| 91,3 \| 78,5 \| 73,3
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	81,2 \| 94,8 \| 82,2 \| 66,5
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	75,2 \| 95,5 \| 65,5 \| 64,6
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	88,8 \| 91,9 \| 91,3 \| 83,2
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	79,7 \| 90,3 \| 81,9 \| 66,9
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	57,5 \| 83,6 \| 61,6 \| 27,2

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó VD-364R-05

Származási ország: DE, German; Nyomórugó VD-364R-05
