Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

árlépcsők - Nyomórugó VD-364R-92

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

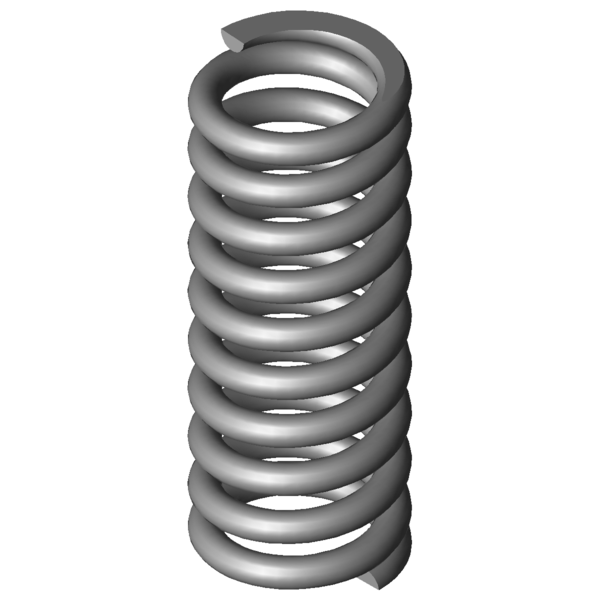

Termékkép Nyomórugó VD-364R-92

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-92

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	25,9	mm	Legnagyobb tüskeátmérő
Dh	40,3	mm	Legkisebb hüvelyátmérő
L0	100	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1098,34	N	Legnagyobb rugóerő statikus terhelésnél
Ln	70,41	mm	A rugó legkisebb hossza statikus terhelésnél
sn	29,59	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	960,764	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	74,12	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	13,42	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,059	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	37,124	N/mm	Rugóarány
Gew	243,2909	g	A termék tömege
Fntol	102,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	101	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,95	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

erő-út-számítás Nyomórugó VD-364R-92

Érdeklődési képlet Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

Érdeklődési képlet Nyomórugó VD-364R-92

Hasonló nyomórugók a Nyomórugó VD-364R-92 Rozsdamentes acél Ø 6 x 33 x 100 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-92	1.4310	6	39	100	1098,34	70,41	29,59	8,5	37,124	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-92	EN 10270-1	6	39	100	1278,781	70,41	29,59	8,5	43,223	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	35,0 \| 75,4 \| 25,4 \| 4,3
VD-288K-12	33	100	2,441	1.4310	160,729	34,15	65,85	37,8 \| 77,1 \| 29,8 \| 6,6
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	39,9 \| 77,3 \| 33,7 \| 8,8
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	41,9 \| 78,0 \| 36,8 \| 11,0
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	46,0 \| 83,4 \| 39,7 \| 14,9
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	47,4 \| 83,5 \| 41,4 \| 17,1
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	51,8 \| 83,7 \| 50,0 \| 21,7
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	72,4 \| 90,7 \| 73,7 \| 52,9
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	72,4 \| 89,7 \| 74,5 \| 52,9
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	75,4 \| 88,0 \| 77,8 \| 60,4
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	80,3 \| 92,5 \| 82,1 \| 66,1
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	78,8 \| 94,2 \| 74,0 \| 68,3
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	77,7 \| 93,2 \| 71,8 \| 68,3
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	83,4 \| 94,5 \| 64,6 \| 91,1
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	88,6 \| 98,2 \| 71,6 \| 96,0
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	84,1 \| 95,2 \| 74,7 \| 82,3
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	80,3 \| 94,8 \| 71,1 \| 75,0
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	81,1 \| 92,2 \| 83,6 \| 67,4
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	79,3 \| 92,8 \| 78,9 \| 66,2
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	78,0 \| 95,9 \| 77,7 \| 60,3
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	74,0 \| 92,4 \| 75,0 \| 54,7
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	73,3 \| 92,9 \| 73,8 \| 53,2
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	59,9 \| 86,3 \| 58,8 \| 34,6
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	59,8 \| 88,8 \| 57,7 \| 33,0

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-364R-92

Származási ország: DE, German; Nyomórugó VD-364R-92
