Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

árlépcsők - Nyomórugó VD-364R-04

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

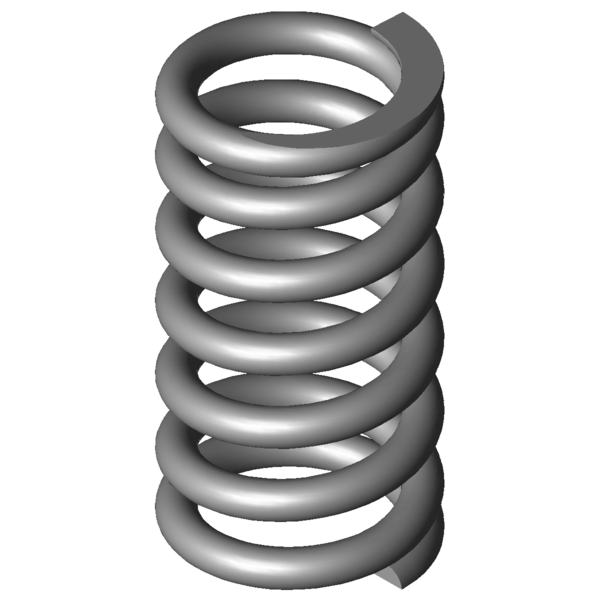

Termékkép Nyomórugó VD-364R-04

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-04

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	76	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1515,717	N	Legnagyobb rugóerő statikus terhelésnél
Ln	46,59	mm	A rugó legkisebb hossza statikus terhelésnél
sn	29,41	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1290,052	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	50,97	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,71	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,371	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,25	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	51,54	N/mm	Rugóarány
Gew	157,9255	g	A termék tömege
Fntol	110	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	108	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,36	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

erő-út-számítás Nyomórugó VD-364R-04

Érdeklődési képlet Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

Érdeklődési képlet Nyomórugó VD-364R-04

Hasonló nyomórugók a Nyomórugó VD-364R-04 Rozsdamentes acél Ø 5,8 x 33,2 x 76 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-04	1.4310	5,8	39	76	1515,717	46,59	29,41	5,25	51,54	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-04	EN 10270-1	5,8	39	76	1764,728	46,59	29,41	5,25	60,008	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	38,5 \| 78,0 \| 31,1 \| 6,4
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	39,9 \| 79,4 \| 32,4 \| 7,9
VD-288Z-21	33	72,5	4,773	1.4310	218,949	26,63	45,88	41,9 \| 77,2 \| 39,3 \| 9,3
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	48,7 \| 80,3 \| 49,1 \| 16,9
VD-319	44	71	10	1.4310	455	25,5	45,5	50,1 \| 83,7 \| 47,3 \| 19,4
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	53,9 \| 86,2 \| 54,7 \| 20,8
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	53,6 \| 85,6 \| 51,1 \| 24,1
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	57,0 \| 90,0 \| 54,8 \| 26,0
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	59,4 \| 89,3 \| 58,6 \| 30,1
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	76,6 \| 93,3 \| 77,6 \| 58,9
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	67,9 \| 88,0 \| 56,9 \| 58,9
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	83,1 \| 93,3 \| 85,2 \| 71,0
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	84,0 \| 94,8 \| 74,8 \| 82,3
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	90,0 \| 95,1 \| 87,3 \| 87,5
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	100,0 \| 100,0 \| 100,0 \| 100,0
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	83,7 \| 93,2 \| 66,0 \| 91,9
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	83,5 \| 95,4 \| 65,4 \| 89,8
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	88,7 \| 94,7 \| 90,4 \| 80,9
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	85,3 \| 92,8 \| 87,2 \| 76,0
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	79,6 \| 90,7 \| 74,3 \| 73,9
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	82,0 \| 96,3 \| 82,2 \| 67,4
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	74,5 \| 95,5 \| 73,7 \| 54,2
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	62,7 \| 90,3 \| 60,8 \| 36,9
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	60,4 \| 88,5 \| 61,6 \| 31,1

Hasonló fémrugók száma: 23
