Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

árlépcsők - Nyomórugó VD-364R-91

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

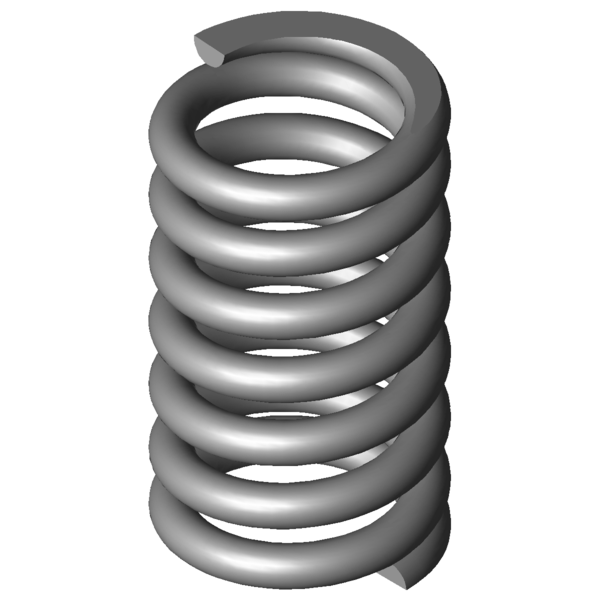

Termékkép Nyomórugó VD-364R-91

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-91

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	25,9	mm	Legnagyobb tüskeátmérő
Dh	40,3	mm	Legkisebb hüvelyátmérő
L0	68	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1044,342	N	Legnagyobb rugóerő statikus terhelésnél
Ln	49,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	18,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	906,495	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	52,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	10,13	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,273	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	57,373	N/mm	Rugóarány
Gew	173,7792	g	A termék tömege
Fntol	112,6	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	108	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,39	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

erő-út-számítás Nyomórugó VD-364R-91

Érdeklődési képlet Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

Érdeklődési képlet Nyomórugó VD-364R-91

Hasonló nyomórugók a Nyomórugó VD-364R-91 Rozsdamentes acél Ø 6 x 33 x 68 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-91	1.4310	6	39	68	1044,342	49,8	18,2	5,5	57,373	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-91	EN 10270-1	6	39	68	1215,912	49,8	18,2	5,5	66,799	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	41,5 \| 77,4 \| 36,2 \| 11,0
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	53,6 \| 82,9 \| 54,2 \| 23,8
VD-319	44	71	10	1.4310	455	25,5	45,5	56,7 \| 88,9 \| 53,7 \| 27,3
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	51,5 \| 82,9 \| 50,0 \| 21,7
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	62,9 \| 89,7 \| 62,2 \| 36,7
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	80,3 \| 91,9 \| 82,2 \| 66,7
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	78,9 \| 89,7 \| 64,0 \| 82,9
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	88,3 \| 90,8 \| 91,1 \| 82,9
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	76,3 \| 92,4 \| 48,4 \| 88,0
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	88,8 \| 89,7 \| 78,9 \| 97,9
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	79,1 \| 91,7 \| 52,2 \| 93,4
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	89,9 \| 96,8 \| 86,6 \| 86,3
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	83,1 \| 93,3 \| 85,2 \| 71,0
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	78,4 \| 93,9 \| 77,6 \| 63,8
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	75,5 \| 93,0 \| 75,9 \| 57,5
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	85,3 \| 92,2 \| 83,1 \| 80,5
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	69,3 \| 90,6 \| 69,5 \| 47,8
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	65,0 \| 89,0 \| 64,8 \| 41,3
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	63,3 \| 89,0 \| 62,4 \| 38,5
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	55,6 \| 88,8 \| 51,7 \| 26,2
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	52,7 \| 87,0 \| 49,2 \| 22,1
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	49,5 \| 85,6 \| 44,2 \| 18,9
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	36,2 \| 80,7 \| 23,2 \| 4,9

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-364R-91

Származási ország: DE, German; Nyomórugó VD-364R-91
