Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

árlépcsők - Nyomórugó VD-380A

mennyiség	egységár (EUR)
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Nyomórugó Vétel

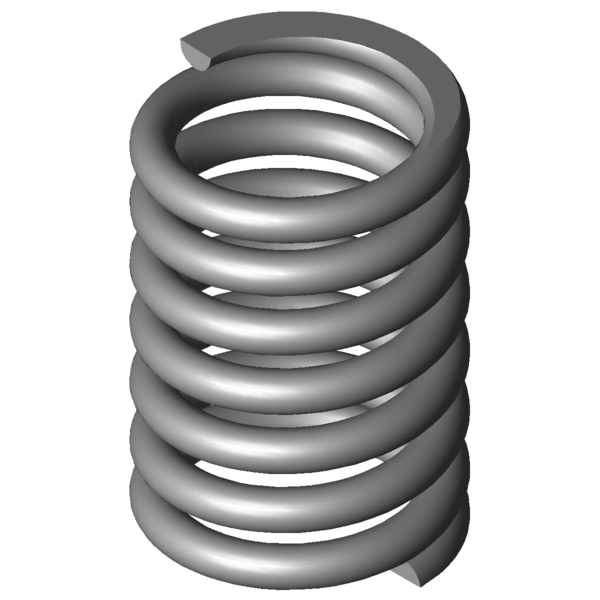

Termékkép Nyomórugó VD-380A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-380A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46,3	mm	Tekervény külső átmérője
Dd	32,7	mm	Legnagyobb tüskeátmérő
Dh	47,5	mm	Legkisebb hüvelyátmérő
L0	68	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	594,81	N	Legnagyobb rugóerő statikus terhelésnél
Ln	52,81	mm	A rugó legkisebb hossza statikus terhelésnél
sn	15,19	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	485,959	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	55,59	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	12,41	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,218	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	39,159	N/mm	Rugóarány
Gew	232,2323	g	A termék tömege
Fntol	85,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	83,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,65	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AG	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

erő-út-számítás Nyomórugó VD-380A

Érdeklődési képlet Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

Érdeklődési képlet Nyomórugó VD-380A

Hasonló nyomórugók a Nyomórugó VD-380A Rozsdamentes acél Ø 6,3 x 40 x 68 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-380A	1.4310	6,3	46,3	68	594,81	52,81	15,19	5,5	39,159	100,0 \| 100,0 \| 100,0 \| 100,0
D-380A	EN 10270-1	6,3	46,3	68	692,529	52,81	15,19	5,5	45,592	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	41,1 \| 79,5 \| 33,1 \| 10,7
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	48,9 \| 86,0 \| 42,9 \| 17,9
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	49,4 \| 78,1 \| 47,9 \| 22,2
VD-319	44	71	10	1.4310	455	25,5	45,5	55,1 \| 84,8 \| 54,9 \| 25,5
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	57,1 \| 85,1 \| 58,4 \| 27,8
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	56,8 \| 89,7 \| 52,9 \| 27,9
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	59,0 \| 86,9 \| 58,1 \| 31,9
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	60,1 \| 82,4 \| 63,6 \| 34,3
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	65,3 \| 87,2 \| 68,9 \| 39,7
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	70,8 \| 90,2 \| 59,8 \| 62,3
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	76,2 \| 92,1 \| 60,5 \| 76,1
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	90,2 \| 97,2 \| 91,0 \| 82,3
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	79,1 \| 91,7 \| 52,2 \| 93,4
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	82,0 \| 84,3 \| 66,2 \| 95,4
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	80,6 \| 88,8 \| 60,5 \| 92,3
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	77,2 \| 93,2 \| 70,2 \| 68,2
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	72,2 \| 96,1 \| 57,0 \| 63,6
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	67,5 \| 90,1 \| 51,0 \| 61,5
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	67,0 \| 91,4 \| 57,8 \| 51,9
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	63,8 \| 86,2 \| 57,4 \| 47,8
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	63,6 \| 96,5 \| 50,0 \| 44,2
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	57,8 \| 90,8 \| 54,6 \| 28,1
VD-410	48	65	160	1.4310	2744	47,85	17,15	56,6 \| 90,3 \| 55,1 \| 24,5
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	53,8 \| 86,3 \| 51,5 \| 23,6
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	52,6 \| 87,8 \| 49,7 \| 20,2
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	42,2 \| 87,0 \| 34,3 \| 5,2

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-380A

Származási ország: DE, German; Nyomórugó VD-380A
