Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

árlépcsők - Nyomórugó VD-364R-81

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

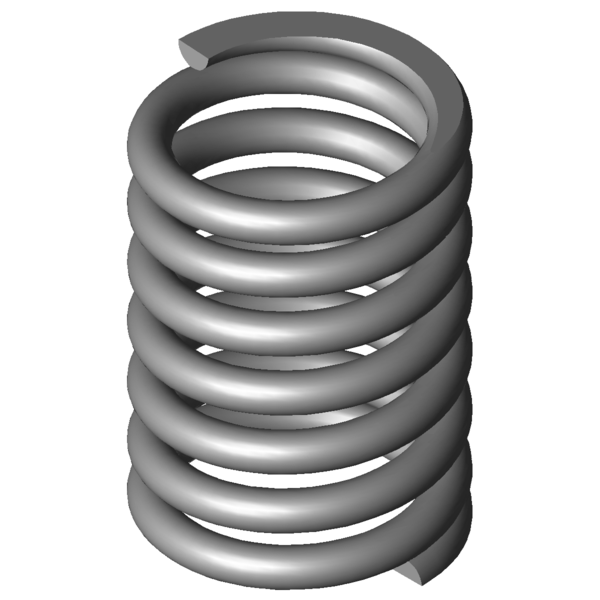

Termékkép Nyomórugó VD-364R-81

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-81

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46	mm	Tekervény külső átmérője
Dd	32,9	mm	Legnagyobb tüskeátmérő
Dh	47,2	mm	Legkisebb hüvelyátmérő
L0	66	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	499,347	N	Legnagyobb rugóerő statikus terhelésnél
Ln	50,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	15,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	410,753	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	53,25	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	12,75	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,909	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	32,216	N/mm	Rugóarány
Gew	210,6415	g	A termék tömege
Fntol	72,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	70,39	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,69	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

erő-út-számítás Nyomórugó VD-364R-81

Érdeklődési képlet Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

Érdeklődési képlet Nyomórugó VD-364R-81

Hasonló nyomórugók a Nyomórugó VD-364R-81 Rozsdamentes acél Ø 6 x 40 x 66 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-81	1.4310	6	46	66	499,347	50,5	15,5	5,5	32,216	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-81	EN 10270-1	6	46	66	581,382	50,5	15,5	5,5	37,509	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	39,3 \| 78,7 \| 30,1 \| 9,0
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	43,2 \| 79,4 \| 37,0 \| 13,0
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	51,9 \| 85,9 \| 48,0 \| 21,8
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	53,6 \| 80,1 \| 53,8 \| 27,0
VD-319	44	71	10	1.4310	455	25,5	45,5	59,6 \| 85,1 \| 62,6 \| 31,0
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	61,9 \| 85,2 \| 66,7 \| 33,8
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	60,7 \| 89,9 \| 58,2 \| 33,9
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	64,4 \| 89,0 \| 65,4 \| 38,8
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	60,8 \| 89,5 \| 50,1 \| 42,8
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	66,8 \| 87,9 \| 64,2 \| 48,2
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	74,3 \| 92,7 \| 54,4 \| 75,8
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	80,8 \| 94,3 \| 55,5 \| 92,5
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	85,5 \| 86,4 \| 75,9 \| 94,2
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	83,9 \| 91,3 \| 62,5 \| 97,8
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	76,3 \| 92,4 \| 48,4 \| 88,0
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	90,2 \| 97,2 \| 91,0 \| 82,3
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	74,0 \| 89,5 \| 56,5 \| 76,0
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	72,2 \| 93,9 \| 66,5 \| 56,1
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	67,2 \| 95,2 \| 54,1 \| 52,3
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	64,0 \| 92,8 \| 48,5 \| 50,6
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	63,6 \| 88,8 \| 56,9 \| 45,2
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	62,9 \| 90,7 \| 55,4 \| 42,7
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	59,6 \| 94,3 \| 48,3 \| 36,4
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	55,7 \| 90,4 \| 53,6 \| 23,1
VD-410	48	65	160	1.4310	2744	47,85	17,15	54,7 \| 89,8 \| 54,3 \| 20,1
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	50,6 \| 84,4 \| 48,0 \| 19,4
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	43,2 \| 82,2 \| 35,2 \| 12,4
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	41,2 \| 86,2 \| 33,0 \| 4,3

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-364R-81

Származási ország: DE, German; Nyomórugó VD-364R-81
