Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

árlépcsők - Nyomórugó VD-374B

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

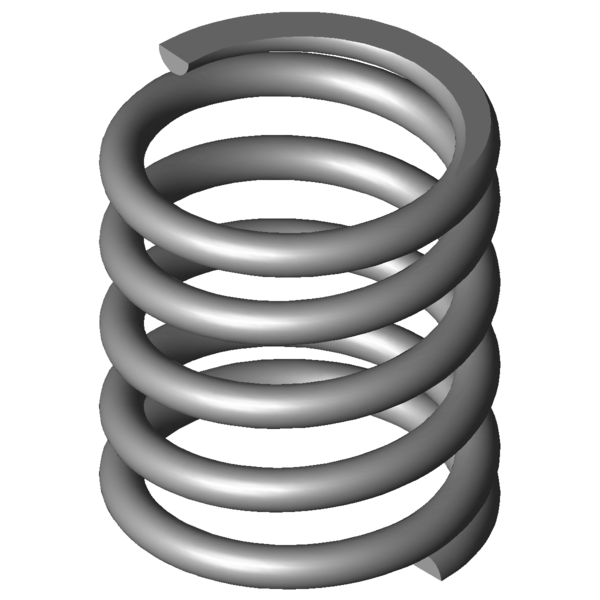

Termékkép Nyomórugó VD-374B

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-374B

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	64	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	789,591	N	Legnagyobb rugóerő statikus terhelésnél
Ln	38,94	mm	A rugó legkisebb hossza statikus terhelésnél
sn	25,06	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	721,801	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	41,09	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	14,8	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	16,486	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	31,506	N/mm	Rugóarány
Gew	212,8796	g	A termék tömege
Fntol	72,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	71,17	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

erő-út-számítás Nyomórugó VD-374B

Érdeklődési képlet Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

Érdeklődési képlet Nyomórugó VD-374B

Hasonló nyomórugók a Nyomórugó VD-374B Rozsdamentes acél Ø 6,3 x 50 x 64 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-374B	1.4310	6,3	56,3	64	789,591	38,94	25,06	3,5	31,506	100,0 \| 100,0 \| 100,0 \| 100,0
D-374B	EN 10270-1	6,3	56,3	64	919,309	38,94	25,06	3,5	36,682	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	50,4 \| 83,5 \| 46,4 \| 21,2
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	50,8 \| 81,5 \| 48,5 \| 22,3
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	52,1 \| 74,9 \| 53,7 \| 27,6
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	56,3 \| 84,4 \| 54,6 \| 29,8
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	59,6 \| 82,2 \| 63,5 \| 33,1
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	58,5 \| 82,1 \| 58,9 \| 34,5
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	62,0 \| 86,5 \| 65,0 \| 34,6
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	64,9 \| 91,3 \| 63,7 \| 39,7
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	65,2 \| 88,7 \| 64,9 \| 42,1
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	55,8 \| 92,5 \| 31,2 \| 43,8
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	74,5 \| 90,0 \| 77,2 \| 56,4
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	83,6 \| 86,4 \| 86,8 \| 77,5
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	90,4 \| 89,9 \| 93,6 \| 87,7
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	91,2 \| 90,3 \| 88,7 \| 94,6
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	83,9 \| 91,3 \| 62,5 \| 97,8
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	80,2 \| 92,1 \| 68,0 \| 80,5
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	72,0 \| 92,0 \| 72,9 \| 51,2
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	70,1 \| 87,1 \| 73,8 \| 49,5
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	66,6 \| 92,1 \| 66,0 \| 41,7
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	64,0 \| 90,0 \| 63,7 \| 38,5
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	63,6 \| 87,1 \| 65,3 \| 38,5
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	62,8 \| 88,6 \| 64,1 \| 35,6
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	57,8 \| 80,7 \| 62,3 \| 30,2
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	53,1 \| 85,4 \| 49,7 \| 24,3
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	53,9 \| 87,8 \| 51,4 \| 22,6
VD-410	48	65	160	1.4310	2744	47,85	17,15	51,9 \| 87,5 \| 48,6 \| 19,7
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	48,0 \| 80,7 \| 49,8 \| 13,5
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	36,1 \| 80,1 \| 23,9 \| 4,2

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-374B

Származási ország: DE, German; Nyomórugó VD-374B
