Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

árlépcsők - Nyomórugó VD-364R-41

mennyiség	egységár (EUR)
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Nyomórugó Vétel

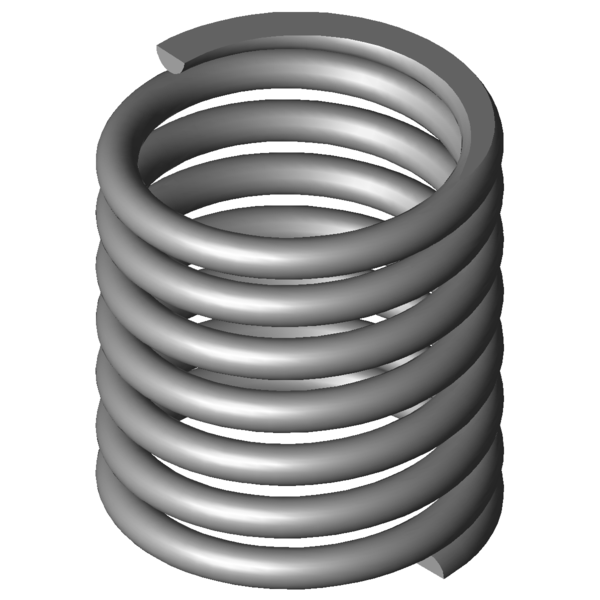

Termékkép Nyomórugó VD-364R-41

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-41

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	48,4	mm	Átlagos tekervényátmérő
De	54	mm	Tekervény külső átmérője
Dd	41,4	mm	Legnagyobb tüskeátmérő
Dh	55,5	mm	Legkisebb hüvelyátmérő
L0	59,4	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	149,985	N	Legnagyobb rugóerő statikus terhelésnél
Ln	48,53	mm	A rugó legkisebb hossza statikus terhelésnél
sn	10,87	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	104,876	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	51,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	9,782	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	13,799	N/mm	Rugóarány
Gew	222,0255	g	A termék tömege
Fntol	40,25	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	39,44	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,34	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AJ	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

erő-út-számítás Nyomórugó VD-364R-41

Érdeklődési képlet Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

Érdeklődési képlet Nyomórugó VD-364R-41

Hasonló nyomórugók a Nyomórugó VD-364R-41 Rozsdamentes acél Ø 5,6 x 48,4 x 59,4 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-41	1.4310	5,6	54	59,4	149,985	48,53	10,87	5,5	13,799	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-41	EN 10270-1	5,6	54	59,4	174,625	48,53	10,87	5,5	16,066	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	33,9 \| 72,1 \| 25,6 \| 4,0
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	44,1 \| 84,0 \| 38,5 \| 9,8
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	54,4 \| 72,9 \| 52,8 \| 37,3
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	57,5 \| 83,2 \| 38,4 \| 50,9
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	59,2 \| 78,2 \| 36,3 \| 63,1
VD-364R-30	69	56	9,648	1.4310	187,857	36,53	19,47	76,2 \| 90,8 \| 67,8 \| 69,9
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	52,7 \| 84,9 \| 50,9 \| 22,5
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	63,4 \| 84,3 \| 27,0 \| 78,9
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	71,1 \| 88,9 \| 45,4 \| 79,1
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	51,0 \| 84,8 \| 47,8 \| 20,3
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	48,0 \| 91,2 \| 30,5 \| 22,4
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	63,7 \| 90,6 \| 22,8 \| 77,7
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	58,8 \| 85,1 \| 61,2 \| 30,0
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	64,3 \| 90,1 \| 63,1 \| 39,7
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	75,7 \| 90,2 \| 77,4 \| 59,6
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	70,4 \| 93,0 \| 69,8 \| 48,4
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	72,0 \| 92,0 \| 72,9 \| 51,2
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	67,2 \| 95,2 \| 54,1 \| 52,3
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	72,2 \| 96,1 \| 57,0 \| 63,6
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	79,7 \| 86,3 \| 77,4 \| 75,3
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	73,9 \| 93,2 \| 53,3 \| 75,3
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	91,9 \| 90,0 \| 89,1 \| 96,6
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	88,3 \| 93,0 \| 90,3 \| 81,5
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	44,3 \| 83,5 \| 32,5 \| 16,8
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	40,5 \| 80,8 \| 23,9 \| 16,8

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-364R-41

Származási ország: DE, German; Nyomórugó VD-364R-41
