Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

árlépcsők - Nyomórugó VD-379B

mennyiség	egységár (EUR)
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Nyomórugó Vétel

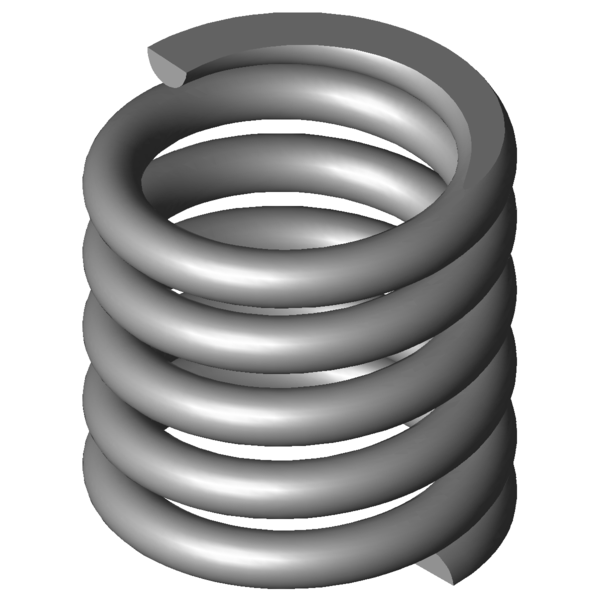

Termékkép Nyomórugó VD-379B

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-379B

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46,3	mm	Tekervény külső átmérője
Dd	32,7	mm	Legnagyobb tüskeátmérő
Dh	47,5	mm	Legkisebb hüvelyátmérő
L0	47	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	542,226	N	Legnagyobb rugóerő statikus terhelésnél
Ln	38,19	mm	A rugó legkisebb hossza statikus terhelésnél
sn	8,81	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	433,206	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	39,96	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,04	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,629	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	61,535	N/mm	Rugóarány
Gew	170,3037	g	A termék tömege
Fntol	95,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	93,3	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

erő-út-számítás Nyomórugó VD-379B

Érdeklődési képlet Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

Érdeklődési képlet Nyomórugó VD-379B

Hasonló nyomórugók a Nyomórugó VD-379B Rozsdamentes acél Ø 6,3 x 40 x 47 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-379B	1.4310	6,3	46,3	47	542,226	38,19	8,81	3,5	61,535	100,0 \| 100,0 \| 100,0 \| 100,0
D-379B	EN 10270-1	6,3	46,3	47	631,306	38,19	8,81	3,5	71,644	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	39,3 \| 69,7 \| 35,7 \| 12,4
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	47,1 \| 81,8 \| 42,5 \| 16,9
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	58,4 \| 88,7 \| 56,4 \| 30,0
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	54,8 \| 76,2 \| 56,4 \| 31,7
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	57,2 \| 76,4 \| 63,6 \| 31,7
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	60,9 \| 83,5 \| 65,1 \| 34,3
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	47,9 \| 85,2 \| 23,3 \| 35,3
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	61,4 \| 86,2 \| 53,0 \| 44,9
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	68,4 \| 78,1 \| 73,7 \| 53,3
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	73,9 \| 93,2 \| 53,3 \| 75,3
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	70,0 \| 83,8 \| 48,8 \| 77,5
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	80,2 \| 83,6 \| 79,6 \| 77,5
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	77,9 \| 94,7 \| 56,9 \| 82,3
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	78,8 \| 83,6 \| 61,6 \| 91,1
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	78,1 \| 90,5 \| 50,3 \| 93,4
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	78,7 \| 88,7 \| 55,0 \| 92,4
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	68,9 \| 89,5 \| 43,2 \| 73,9
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	76,4 \| 93,2 \| 67,7 \| 68,3
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	65,9 \| 92,2 \| 54,2 \| 51,2
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	64,0 \| 85,1 \| 59,5 \| 47,5
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	62,6 \| 90,1 \| 56,6 \| 41,2
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	53,2 \| 86,0 \| 50,0 \| 23,6
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	52,9 \| 86,9 \| 51,7 \| 20,2

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-379B

Származási ország: DE, German; Nyomórugó VD-379B
