Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

árlépcsők - Nyomórugó VD-324A

mennyiség	egységár (EUR)
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Nyomórugó Vétel

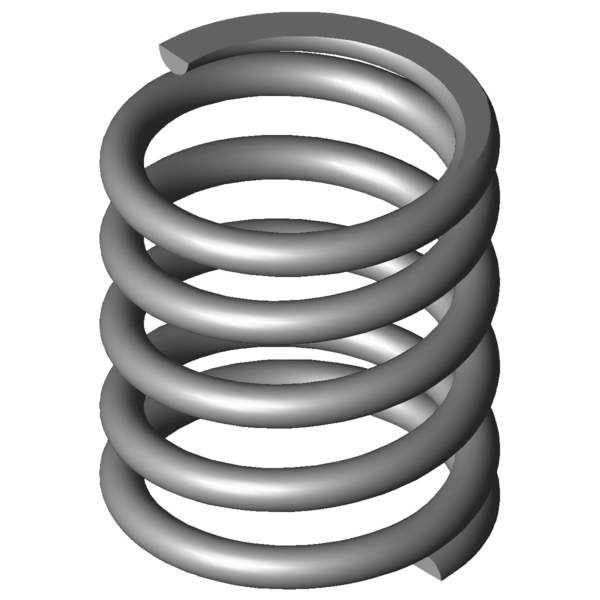

Termékkép Nyomórugó VD-324A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-324A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	32	mm	Átlagos tekervényátmérő
De	36	mm	Tekervény külső átmérője
Dd	27,1	mm	Legnagyobb tüskeátmérő
Dh	37,1	mm	Legkisebb hüvelyátmérő
L0	41	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	317,5	N	Legnagyobb rugóerő statikus terhelésnél
Ln	24,74	mm	A rugó legkisebb hossza statikus terhelésnél
sn	16,26	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	290,82	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	26,11	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	10,22	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,571	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	19,531	N/mm	Rugóarány
Gew	54,9228	g	A termék tömege
Fntol	32,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	31,83	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,18	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AD	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

erő-út-számítás Nyomórugó VD-324A

Érdeklődési képlet Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

Érdeklődési képlet Nyomórugó VD-324A

Hasonló nyomórugók a Nyomórugó VD-324A Rozsdamentes acél Ø 4 x 32 x 41 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-324A	1.4310	4	36	41	317,5	24,74	16,26	3,5	19,531	100,0 \| 100,0 \| 100,0 \| 100,0
D-324A	EN 10270-1	4	36	41	369,661	24,74	16,26	3,5	22,74	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263D-12	42	45	0,433	1.4310	6,221	30,65	14,35	41,5 \| 77,3 \| 45,1 \| 2,2
VD-233E-22	30	42	1,82	1.4310	59,072	9,55	32,45	39,7 \| 75,3 \| 34,4 \| 9,3
VD-234K-01	30	34,5	2,834	1.4310	68,594	10,3	24,2	43,8 \| 72,5 \| 44,4 \| 14,5
VD-239A-01	25	40,5	3,288	1.4310	90,117	13,09	27,41	44,5 \| 72,7 \| 43,9 \| 16,8
VD-268B	31	45	4,219	1.4310	120,943	16,33	28,67	49,6 \| 79,9 \| 47,4 \| 21,6
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	52,1 \| 83,8 \| 48,8 \| 23,7
VD-288K-11	33	50	4,882	1.4310	147,06	19,87	30,13	52,1 \| 81,2 \| 50,1 \| 25,0
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	61,5 \| 83,9 \| 62,3 \| 38,4
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	60,8 \| 80,2 \| 63,0 \| 39,1
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	70,3 \| 89,0 \| 71,2 \| 50,7
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	77,2 \| 83,4 \| 81,6 \| 66,4
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	82,7 \| 84,9 \| 77,3 \| 85,9
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	83,9 \| 86,3 \| 67,6 \| 97,9
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	81,2 \| 88,1 \| 82,9 \| 72,7
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	74,8 \| 87,4 \| 77,5 \| 59,5
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	70,9 \| 93,5 \| 71,5 \| 47,7
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	65,7 \| 90,9 \| 65,2 \| 40,9
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	60,8 \| 85,9 \| 55,4 \| 40,9
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	66,1 \| 92,0 \| 66,8 \| 39,6
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	60,1 \| 80,8 \| 60,8 \| 38,6
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	62,1 \| 86,6 \| 65,0 \| 34,8
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	58,6 \| 83,9 \| 62,2 \| 29,6
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	58,7 \| 83,9 \| 62,9 \| 29,3
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	53,5 \| 80,6 \| 56,6 \| 23,5
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	51,2 \| 82,1 \| 49,8 \| 21,7
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	51,9 \| 87,8 \| 48,4 \| 19,5
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	48,2 \| 79,8 \| 48,5 \| 16,2
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	41,4 \| 82,1 \| 32,3 \| 9,7

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-324A

Származási ország: DE, German; Nyomórugó VD-324A
