Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

árlépcsők - Nyomórugó VD-364R-80

mennyiség	egységár (EUR)
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Nyomórugó Vétel

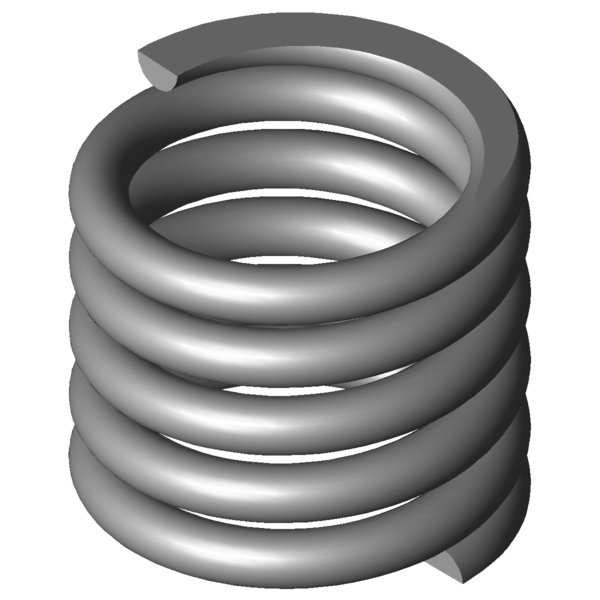

Termékkép Nyomórugó VD-364R-80

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-80

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46	mm	Tekervény külső átmérője
Dd	32,9	mm	Legnagyobb tüskeátmérő
Dh	47,2	mm	Legkisebb hüvelyátmérő
L0	42	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	278,438	N	Legnagyobb rugóerő statikus terhelésnél
Ln	36,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	5,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	189,844	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	38,25	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	3,75	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,286	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	50,625	N/mm	Rugóarány
Gew	154,4704	g	A termék tömege
Fntol	76,8	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	75,29	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,22	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

erő-út-számítás Nyomórugó VD-364R-80

Érdeklődési képlet Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

Érdeklődési képlet Nyomórugó VD-364R-80

Hasonló nyomórugók a Nyomórugó VD-364R-80 Rozsdamentes acél Ø 6 x 40 x 42 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-80	1.4310	6	46	42	278,438	36,5	5,5	3,5	50,625	57,3 \| 89,7 \| 39,5 \| 42,9
D-364R-80	EN 10270-1	6	46	42	324,181	36,5	5,5	3,5	58,942	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	41,3 \| 75,1 \| 27,9 \| 20,9
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	37,9 \| 65,0 \| 27,5 \| 21,4
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	45,3 \| 68,9 \| 21,3 \| 45,6
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	51,0 \| 71,2 \| 48,6 \| 33,1
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	62,4 \| 86,0 \| 16,1 \| 85,0
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	53,5 \| 80,6 \| 56,6 \| 23,5
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	56,5 \| 90,3 \| 54,0 \| 25,3
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	55,8 \| 82,8 \| 18,3 \| 66,2
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	46,5 \| 72,6 \| 13,9 \| 53,0
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	49,6 \| 90,5 \| 11,6 \| 46,8
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	67,3 \| 88,5 \| 56,2 \| 57,3
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	75,8 \| 93,7 \| 76,3 \| 57,3
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	45,4 \| 76,9 \| 15,1 \| 44,0
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	57,3 \| 89,7 \| 39,5 \| 42,9
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	75,7 \| 89,2 \| 70,7 \| 67,3
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	68,9 \| 89,5 \| 43,2 \| 73,9
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	85,3 \| 91,3 \| 85,6 \| 79,1
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	84,7 \| 95,9 \| 78,2 \| 80,0
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	84,3 \| 96,3 \| 64,3 \| 92,4
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	39,2 \| 79,2 \| 16,7 \| 21,7
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	83,3 \| 96,1 \| 84,6 \| 69,3
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	37,9 \| 80,8 \| 16,3 \| 16,7
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	75,7 \| 95,5 \| 75,9 \| 55,7
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	60,8 \| 87,2 \| 63,3 \| 31,9
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	56,8 \| 88,2 \| 54,8 \| 27,3

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-364R-80

Származási ország: DE, German; Nyomórugó VD-364R-80
