Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

árlépcsők - Nyomórugó VD-364R-90

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

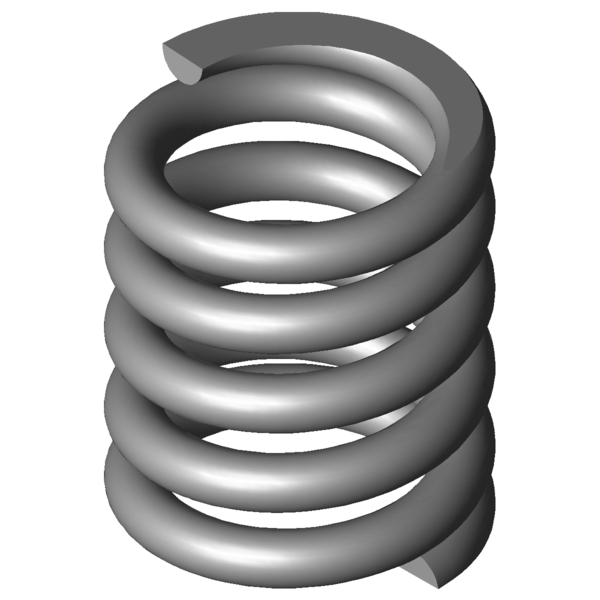

Termékkép Nyomórugó VD-364R-90

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-90

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	25,9	mm	Legnagyobb tüskeátmérő
Dh	40,3	mm	Legkisebb hüvelyátmérő
L0	47	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	986,968	N	Legnagyobb rugóerő statikus terhelésnél
Ln	36,05	mm	A rugó legkisebb hossza statikus terhelésnél
sn	10,95	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	849,286	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,58	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	6,97	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,714	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	90,158	N/mm	Rugóarány
Gew	127,4381	g	A termék tömege
Fntol	124,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	120,3	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

erő-út-számítás Nyomórugó VD-364R-90

Érdeklődési képlet Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

Érdeklődési képlet Nyomórugó VD-364R-90

Hasonló nyomórugók a Nyomórugó VD-364R-90 Rozsdamentes acél Ø 6 x 33 x 47 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-90	1.4310	6	39	47	986,968	36,05	10,95	3,5	90,158	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-90	EN 10270-1	6	39	47	1149,113	36,05	10,95	3,5	104,969	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	51,2 \| 82,1 \| 49,8 \| 21,7
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	52,9 \| 86,8 \| 48,5 \| 23,4
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	60,2 \| 81,5 \| 62,6 \| 36,4
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	71,5 \| 89,6 \| 73,6 \| 51,4
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	73,2 \| 90,1 \| 76,4 \| 52,9
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	72,2 \| 89,9 \| 73,8 \| 52,9
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	70,2 \| 81,9 \| 74,0 \| 54,7
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	62,3 \| 91,4 \| 39,2 \| 56,2
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	76,9 \| 89,5 \| 79,1 \| 62,2
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	76,4 \| 93,2 \| 67,7 \| 68,3
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	74,4 \| 84,8 \| 67,9 \| 70,6
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	80,8 \| 92,7 \| 76,5 \| 73,1
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	84,2 \| 95,3 \| 83,5 \| 73,9
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	84,3 \| 96,3 \| 64,3 \| 92,4
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	82,9 \| 95,8 \| 78,0 \| 75,0
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	78,0 \| 93,9 \| 79,9 \| 60,3
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	59,9 \| 85,5 \| 59,6 \| 34,6
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	58,1 \| 90,1 \| 54,8 \| 29,5

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó VD-364R-90

Származási ország: DE, German; Nyomórugó VD-364R-90
