Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

árlépcsők - Nyomórugó D-364R-90

mennyiség	egységár (EUR)
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Nyomórugó Vétel

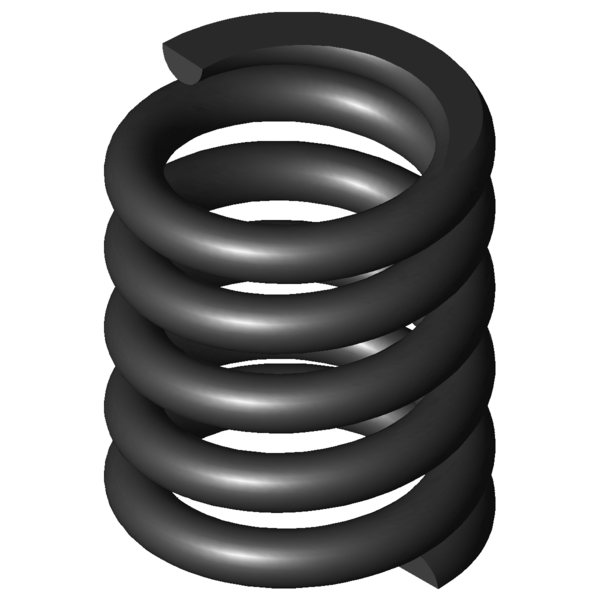

Termékkép Nyomórugó D-364R-90

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-364R-90

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	25,9	mm	Legnagyobb tüskeátmérő
Dh	40,3	mm	Legkisebb hüvelyátmérő
L0	47	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1149,113	N	Legnagyobb rugóerő statikus terhelésnél
Ln	36,05	mm	A rugó legkisebb hossza statikus terhelésnél
sn	10,95	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	988,812	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,58	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	8,21	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,714	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	104,969	N/mm	Rugóarány
Gew	127,4381	g	A termék tömege
Fntol	124,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	120,3	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AC	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

erő-út-számítás Nyomórugó D-364R-90

Érdeklődési képlet Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

Érdeklődési képlet Nyomórugó D-364R-90

Hasonló nyomórugók a Nyomórugó D-364R-90 Tavaszi acél Ø 6 x 33 x 47 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-364R-90	EN 10270-1	6	39	47	1149,113	36,05	10,95	3,5	104,969	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-90	1.4310	6	39	47	986,968	36,05	10,95	3,5	90,158	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	51,2 \| 82,1 \| 49,8 \| 21,7
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	52,9 \| 86,8 \| 48,5 \| 23,4
D-339N-02	41	35	38,182	EN 10270-1	529,2	21,14	13,86	60,1 \| 81,5 \| 62,5 \| 36,4
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	71,9 \| 89,6 \| 74,7 \| 51,4
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	73,2 \| 90,1 \| 76,4 \| 52,9
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	72,2 \| 89,9 \| 73,8 \| 52,9
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	70,2 \| 81,9 \| 74,0 \| 54,7
D-364R-80	46	42	58,942	EN 10270-1	324,181	36,5	5,5	62,3 \| 91,4 \| 39,2 \| 56,2
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	76,9 \| 89,5 \| 79,1 \| 62,2
D-379B	46,3	47	71,644	EN 10270-1	631,306	38,19	8,81	76,4 \| 93,2 \| 67,7 \| 68,3
D-360A	30	50	74,091	EN 10270-1	645,98	41,28	8,72	74,4 \| 84,8 \| 67,9 \| 70,6
D-364J-08	42	44	76,683	EN 10270-1	1301,313	27,03	16,97	80,7 \| 92,7 \| 76,4 \| 73,1
D-364K	38	48,6	77,589	EN 10270-1	1196,171	33,18	15,42	84,2 \| 95,3 \| 83,5 \| 73,9
D-364R-02	39	51	96,935	EN 10270-1	1719,492	33,26	17,74	84,3 \| 96,3 \| 64,3 \| 92,4
D-364R-90	39	47	104,969	EN 10270-1	1149,113	36,05	10,95	100,0 \| 100,0 \| 100,0 \| 100,0
D-385	38,3	50	139,93	EN 10270-1	1719,977	37,71	12,29	82,9 \| 95,8 \| 78,0 \| 75,0
D-389A-02	39	51	174,057	EN 10270-1	1912,45	40,01	10,99	78,0 \| 93,9 \| 79,9 \| 60,3
D-414AA	42	53	303,335	EN 10270-1	1650,56	47,56	5,44	59,9 \| 85,5 \| 59,6 \| 34,6
D-389O	34	48,3	355,059	EN 10270-1	2415,555	41,5	6,8	58,1 \| 90,1 \| 54,8 \| 29,5

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó D-364R-90

Származási ország: DE, German; Nyomórugó D-364R-90
